16-ти разрядный, R-2R ЦАП с последовательным интерфейсом входных данных

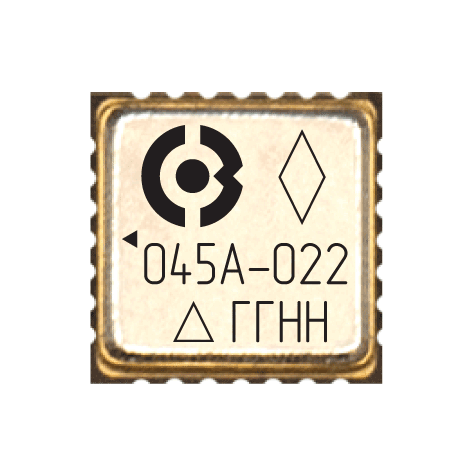

Микросхема 5400ТР045А-022 представляет собой 16-ти разрядный R-2R ЦАП с последовательным интерфейсом входных данных на основе 3-х сегментной резистивной матрицы. Диапазон выходного напряжения ЦАП определяется схемой включения и внешним опорным уровнем. Микросхема содержит в себе цепь сброса по включению питания, которая обеспечивает установку выхода ЦАП в ноль и его сохранение до записи нового значения.

По своей структуре микросхема состоит из следующих основных частей:
– 3-х сегментная резистивная матрица;
– цифровой блок управления;
– высоковольтные ОУ.

Микросхема является функциональным аналогом AD5543 (ф. Analog Devices)

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-022Д16

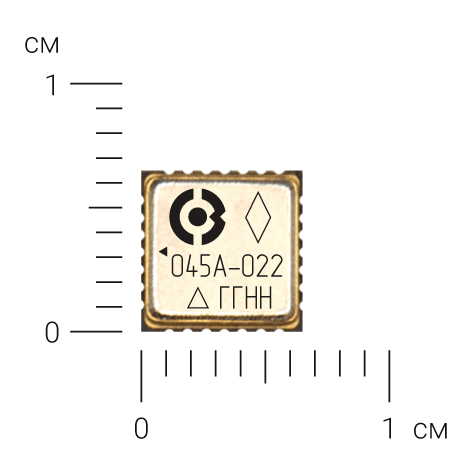

Тип корпуса

МК 5123.28-1.01
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Получены опытные образцы,
ведется серийное освоение

Температурный диапазон

от –60°С до +125°С

Характеристики

16 разрядов;
Напряжения питания:
– ядро ЦАП 3,3 В;
– высоковольтные ОУ ±10 В;
Ток потребления:
– ядро ЦАП не более 2,0 мА;
– высоковольтная часть не более 10 мА;
Время установления выходного напряжения не более 20 мкс;
DNL (типовое) 3,0 M3P;
INL (типовое) 16 M3P;
Последовательный интерфейс входных данных;
Встроенные высоковольтные ОУ.

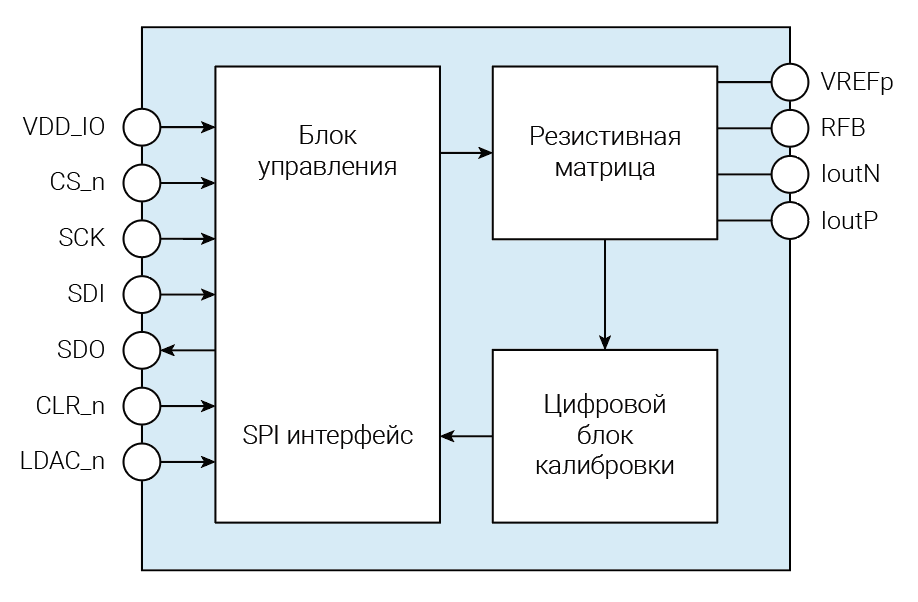

Структурная схема
