5400ТР065-005

5400ТР065-005

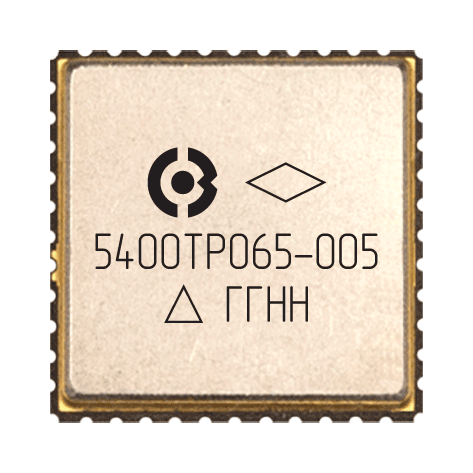

4-х канальный, 14-ти разрядный, R-2R цифро-аналоговый преобразователь с последовательным интерфейсом входных данных

Микросхема 5400TP065-005 представляет собой 4-х канальный 14-ти разрядный R-2R ЦАП с последовательным интерфейсом входных данных на основе 3-х сегментной резистивной матрицы. В микросхеме реализовано 4 независимых ЦАП с собственными линиями опорного уровня. Диапазон выходного напряжения ЦАП определяется схемой включения и внешним опорным уровнем. Микросхема содержит цепь сброса по включению питания, которая обеспечивает установку выхода ЦАП в ноль и его сохранение до записи нового значения.

По своей структуре ЦАП состоит из следующих основных частей:
– 3-х сегментная резистивная матрица;
– цифровой блок управления;
– высоковольтные ОУ.

Микросхема является функциональным аналогом LTC2754 (ф. Linear Technology).

Номер ТУ

АЕНВ.431260.392ТУ
карта заказа КФЦС.431260.007-005Д16

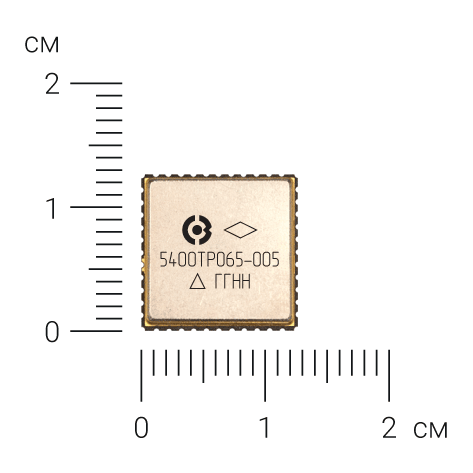

Тип корпуса

5142.48-А  (Скачать STEP-модель)

Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

14 разрядов;
Напряжение питания:
– ядро ЦАП 5,0 В ± 10%;
– высоковольтные ОУ ±10 В;
Ток потребления:
– ядро ЦАП 14 мА;
– высоковольтный ОУ 5,0 мА;
Время установления выходного напряжения не более 25 мкс;
DNL (типовое) 3,0 МЗР;
INL (типовое) 8,0 МЗР;
Последовательный интерфейс входных данных;
Встроенные высоковольтные ОУ.

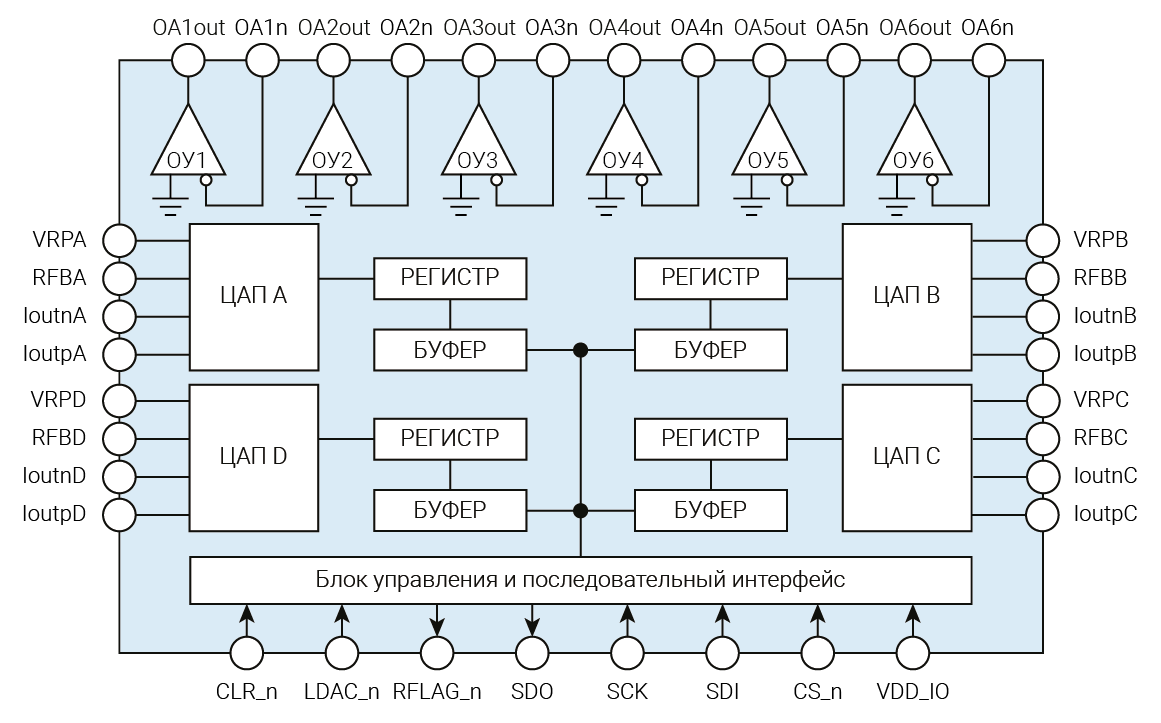

Структурная схема
