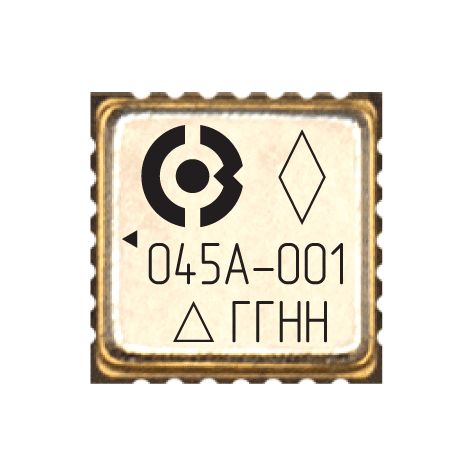

5400ТР045А-001

2-х канальный 12-ти разрядный 500 кВыб/с АЦП последовательного приближения с возможностью расширенного диапазона входных напряжений

Микросхема 5400ТР045А-001 – 2-х канальный 12-ти разрядный аналого-цифровой преобразователь последовательного приближения с последовательным интерфейсом выходных данных (формат: прямой двоичный код). Выходные данные представлены КМОП логическими уровнями.

Микросхема является функциональным аналогом AD7892 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-001Д16

Тип корпуса
Статус разработки

Серийно освоена
Включена в Перечень ЭКБ

Температурный диапазон

от –60°С до +125°С

Характеристики

Напряжение питания 5,0 В ± 5%
Ток потребления 15 мА
2 канала преобразования
12 разрядов
Частота дискретизации до 500 кВыб/с
Дифференциальная нелинейность DNL (типовое) 0,6 МЗР
Интегральная нелинейность INL (типовое) 3,5 МЗР
Встроенный источник опорного напряжения
КМОП цифровой выход данных (прямой двоичный код)

Описание

АЦП имеет расширенные возможности по приему входных напряжений:
• от 0 до +VREF;
• от –VREF до +VREF;
• от –2xVREF до +2xVREF;
• от –4xVREF до +4xVREF.

Возможно использование как встроенного, так и внешнего опорного уровня, значение которого определяет максимальную амплитуду входного сигнала.

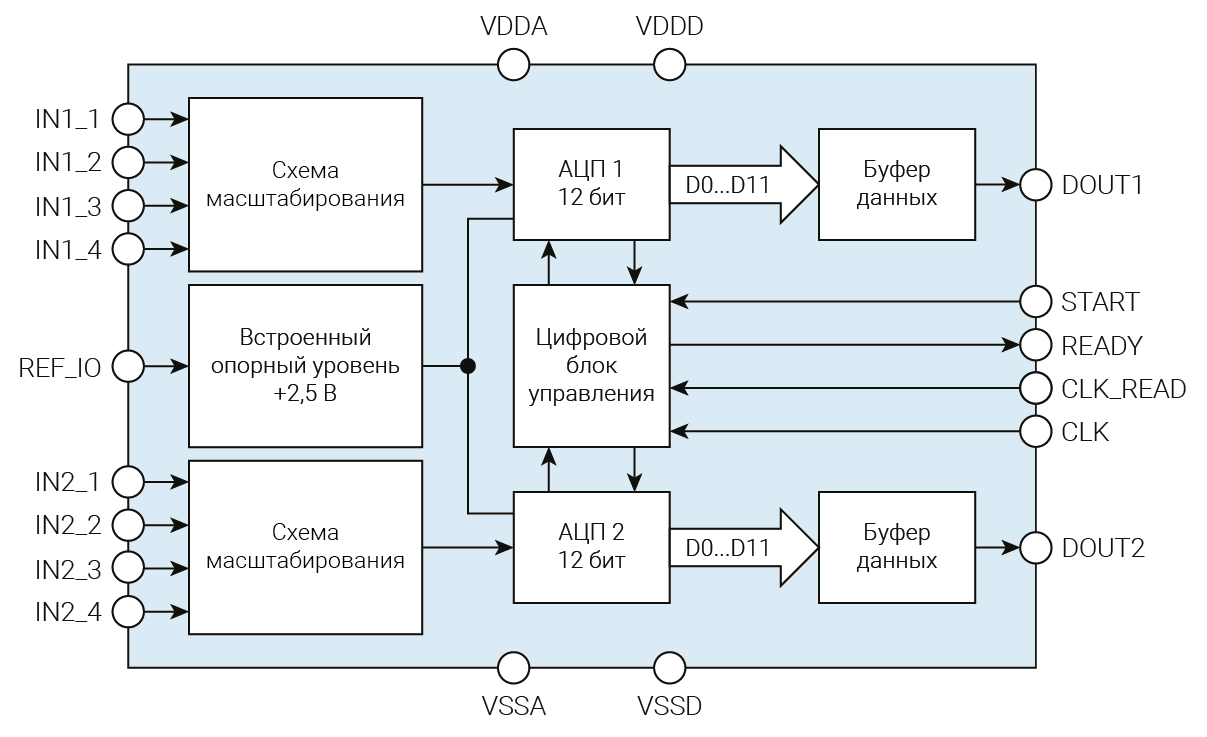

Структурная схема
