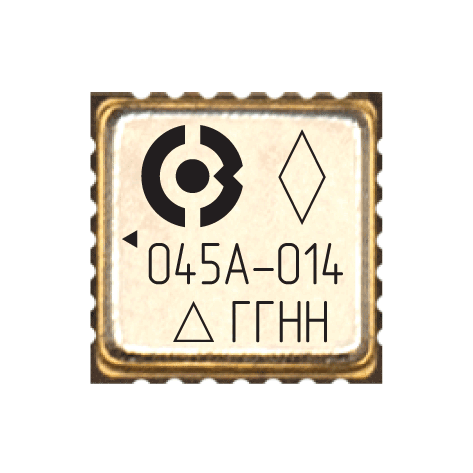

5400ТР045А-014

5400ТР045А-014

8-ми канальный, 12-ти разрядный, 500 кВыб/с АЦП последовательного приближения

Микросхема 5400ТР045А-014 представляет собой 8-ми канальный 12-ти разрядный аналого-цифровой преобразователь последовательного приближения с последовательным интерфейсом выходных данных. Уровни цифровых управляющих сигналов («DIN», «CS_MUX», «CS_ADC», «CLK») и выходных сигналов («DOUT», «DOUT2») определяются напряжением на выводе VDD_ext в диапазоне от 2,4 В до 5,0 В.

В микросхеме доступно 2 КМОП-выхода, один из которых с Z-состоянием. Выходные данные представлены в прямом бинарном коде.

Микросхема является функциональным аналогом LTC1598 (ф. Linear Technology).

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-014Д16

Тип корпуса
Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Напряжение питания 5,0 В ± 5%;
Ток потребления 4,0 мА;
12 разрядов;
8 каналов;
Частота дискретизации до 500 кВыб/с;
DNL (типовое) 0,7 МЗР;
INL (типовое) 2,0 МЗР;
Диапазон входных аналоговых напряжений от 0 В до 2,5 В;
КМОП цифровой выход данных (прямой бинарный код);
Выход с Z-состоянием.

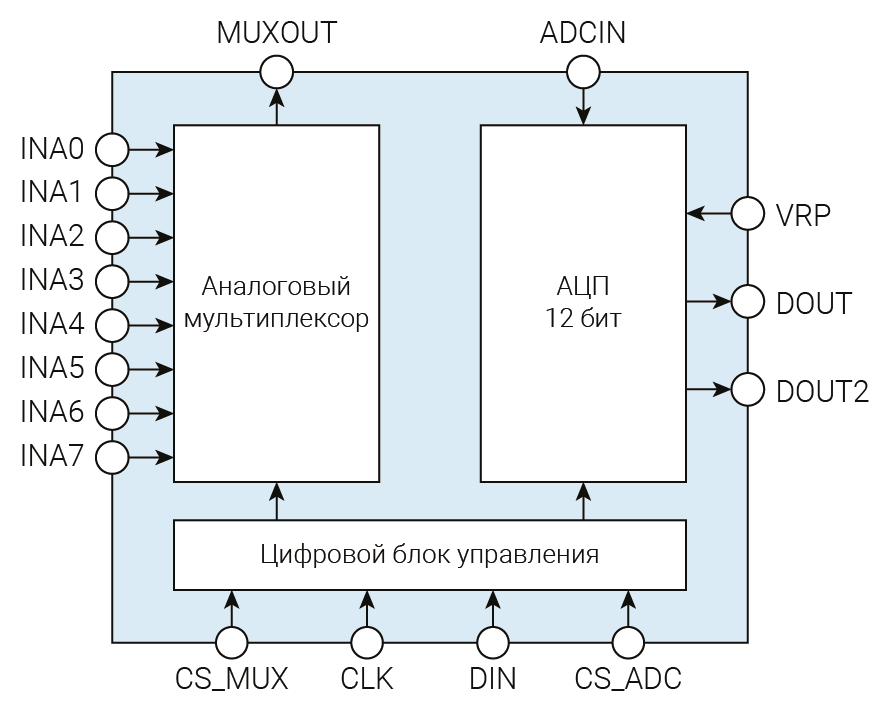

Структурная схема
