8-ми канальный 16-ти разрядный 100 кВыб/с АЦП последовательного приближения с перераспределением заряда

Микросхема представляет собой 8-ми канальный 16-ти разрядный АЦП с последовательным интерфейсом выходных данных (формат: бинарный код со смещением). Мультиплексор может быть использован в качестве 8-ми канального для униполярного входного сигнала или 4-х канального для полностью дифференциального входного сигнала. Возможно использование как встроенного, так и внешнего генератора тактового сигнала и источника опорного напряжения.

Микросхема 5400ТР045А-027 – функциональный аналог AD7689 (ф. Analog Devices).

Характеристики

Напряжение питания 5,0 В ± 5%
Ток потребления 14 мА
16 разрядов
8 каналов (для униполярного сигнала) / 4 канала (для дифференциального сигнала)
Частота дискретизации 100 кВыб/с
Дифференциальная нелинейность DNL (типовое) 4,0 МЗР
Интегральная нелинейность INL (типовое) 10 МЗР
Диапазон входных аналоговых сигналов от 0 В до 2,5 B
Встроенный источник опорного напряжения
Встроенный генератор тактового сигнала
КМОП цифровой выход данных (бинарный код со смещением)

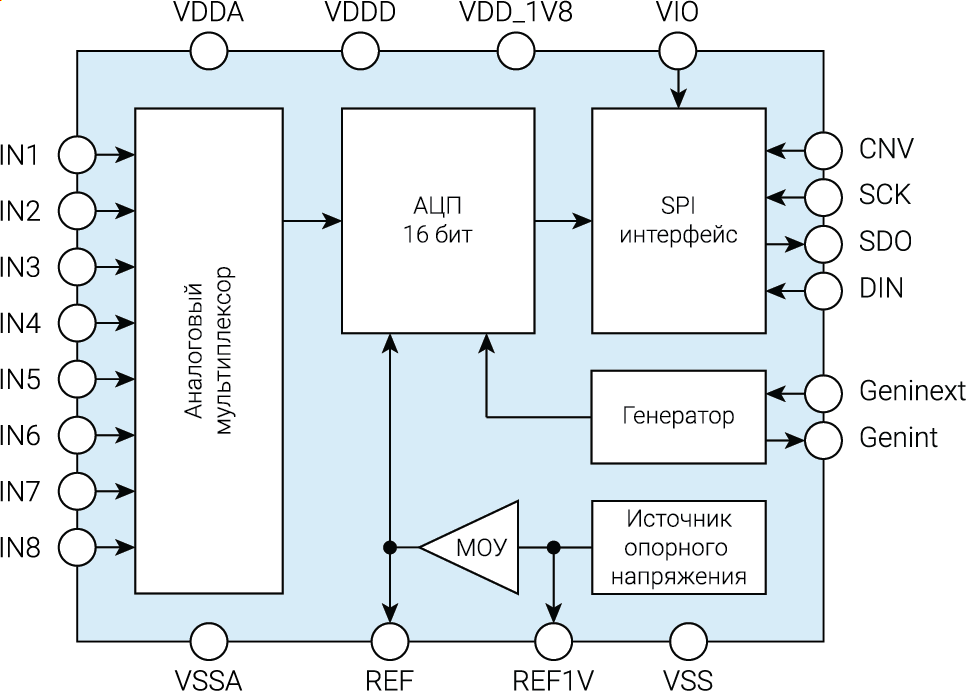

Структурная схема
