5400ТР065-004

5400ТР065-004

4-х канальный, 12-ти разрядный, R-2R цифро-аналоговый преобразователь с последовательным/параллельным интерфейсом входных данных

Микросхема 5400TP065-004 представляет собой 4-х канальный 12-ти разрядный R-2R ЦАП с последовательным/параллельным интерфейсом входных данных. В микросхеме реализовано 4 независимых ЦАП с собственными линиями верхнего и нижнего опорного уровня. Выход каждого канала может быть выведен как с буферным ОУ, так и без него. Дополнительно доступен режим усиления выходов ЦАП в 2 раза. В микросхеме реализован режим низкого потребления (режим «powerdown»). В данном режиме выходы ЦАП переводятся в Z состояние. Возможно использование как встроенного, так и внешнего опорного уровня, значение которого определяет максимальную амплитуду выходного сигнала.

Микросхема является функциональным аналогом AD5304 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.392ТУ
карта заказа КФЦС.431260.007-004Д16

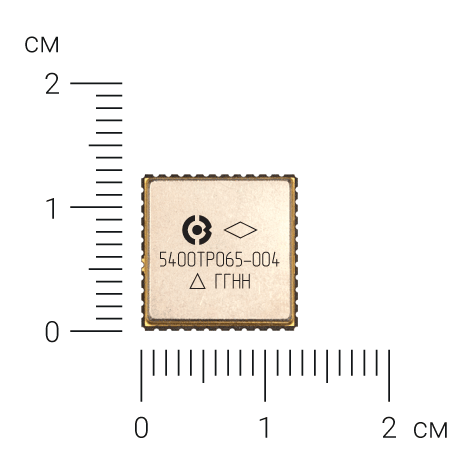

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Состояние разработки

Опытные образцы («ВП», «ОТК»)

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Напряжение питания 5,0±5% В;
Ток потребления 10 мА;
Ток потребления в режиме «powerdown» 1,0 мА;
4 канала преобразования;
12 разрядов;
Время установления выходного напряжения 0,2 мкс;
DNL (типовое) 0,7 МЗР;
INL (типовое) 2,0 МЗР;
Встроенный опорный уровень;
Последовательный/параллельный интерфейс входных данных.

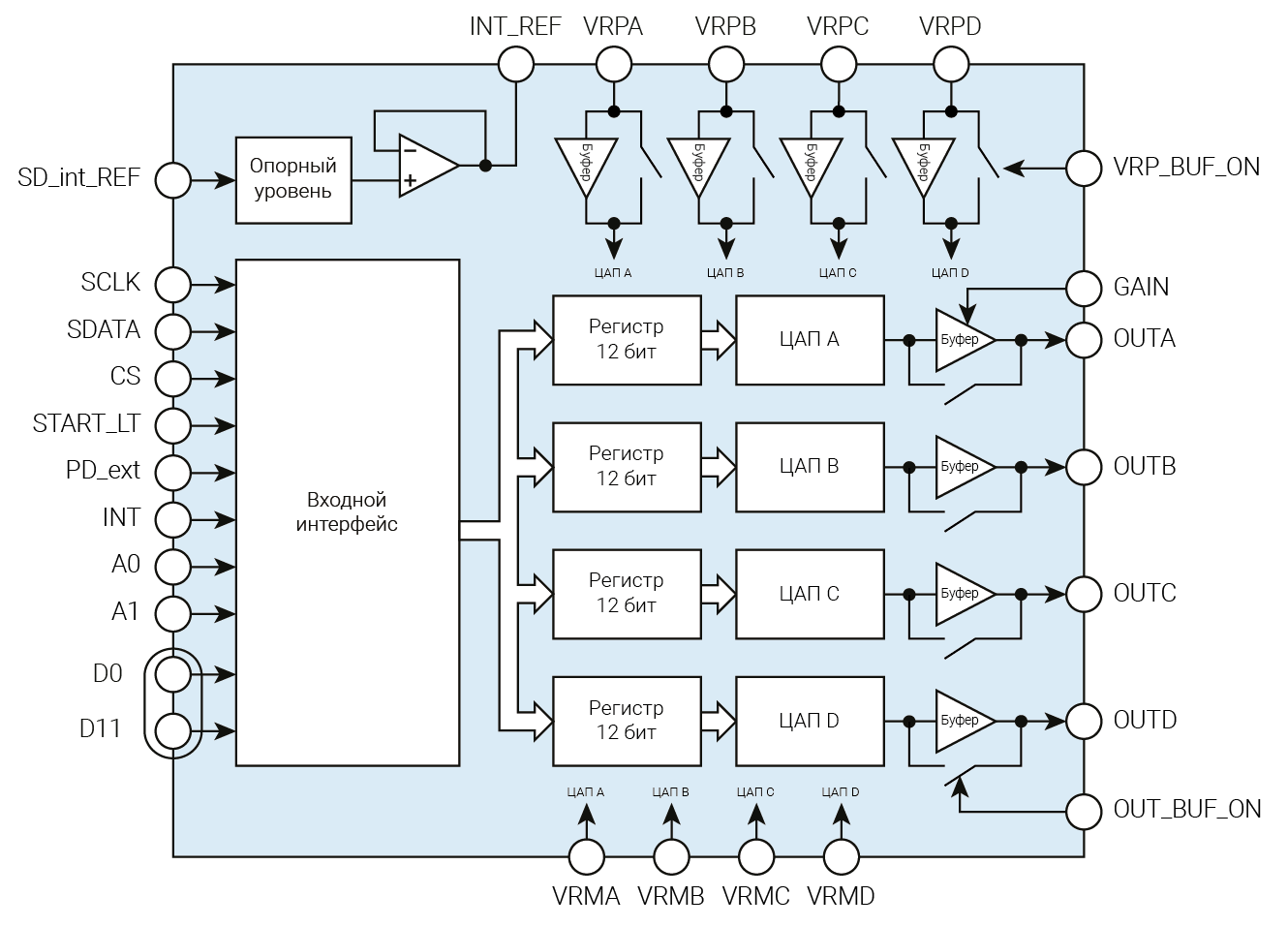

Структурная схема
