5400ТР045А-025/ 5400ТР045В-025
.png)
.png)
5400ТР045А-025/ 5400ТР045В-025
2-х канальный 24-х разрядный 1 кВыб/с дельта-сигма АЦП
Микросхема 5400ТР045А(В)-025 – 2-х канальный 24-х разрядный дельта-сигма АЦП с последовательным интерфейсом выходных данных. Выходные данные представлены КМОП логическими уровнями. В микросхеме реализован усилительный каскад с настраиваемым коэффициентом усиления 2; 4; 8; 16. Возможно использование внешнего или внутреннего источника опорного напряжения.
Микросхема 5400ТР045А(В)-025 – функциональный аналог ADS1263/ADS1220 (Texas Instruments).
АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-025Д16

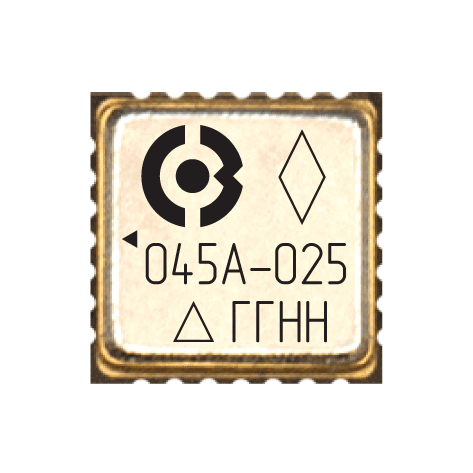

5400ТР045А-025: МК 5123.28-1.01
5400ТР045В-025: 5102.28-1 К (QFN28)
Серийно освоена
Включена в Перечень ЭКБ
5400ТР045А-025: от –60°С до +125°С
5400ТР045В-025: от –45°С до +85°С
Характеристики
24 разряда
Частота дискретизации: 16 Выб/с … 1 кВыб/с
Встроенный усилительный каскад с GAIN = 2; 4; 8; 16
Внутренний источник опорного напряжения 2,5 В
Коэффициент подавления синфазной составляющей CMRR 102 дБ
Коэффициент подавления помех по питанию PSRR 70 дБ
Последовательный интерфейс выходных данных
Напряжение питания 5,0 В ± 5%
Напряжение питания периферийной части от 2,5 В до 5,0 В
Ток потребления 1,4 мА
Структурная схема
В помощь разработчику
Для оценки характеристик микросхемы разработана демонстрационная плата КФЦС.441461.230.
Для ускорения начала работы с микросхемой разработан скетч для аппаратно-программной платформы Arduino. В скетче реализованы все команды управления АЦП: возможно считывание данных преобразования, запись и чтение данных конфигурационного регистра, сброс микросхемы до значений по умолчанию.
