5400ТР045А-049/ 5400ТР045В-049

5400ТР045А-049/ 5400ТР045В-049

18-ти разрядный 200 кВыб/с АЦП последовательного приближения

Микросхема 5400ТР045А(В)-049 – 18-ти разрядный АЦП последовательного приближения с последовательным интерфейсом выходных данных (формат: прямой код со смещением). Выходные данные представлены КМОП логическими уровнями. Возможно использование только внешнего источника опорного напряжения, значение которого определяет максимальную амплитуду входного сигнала. В микросхеме реализован режим низкого энергопотребления.

Микросхема 5400ТР045А(В)-049 – функциональный аналог ADS8910 (Texas Instruments).

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-049Д16

Тип корпуса

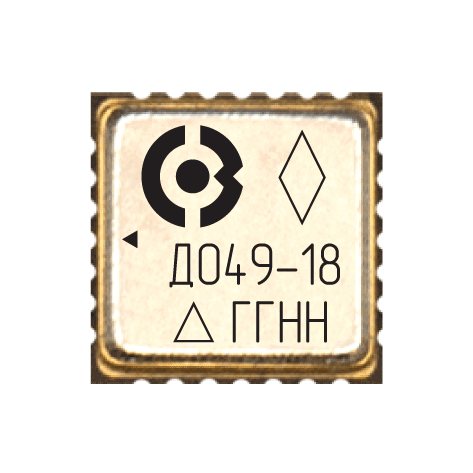

5400ТР045А-049: МК 5123.28-1.01

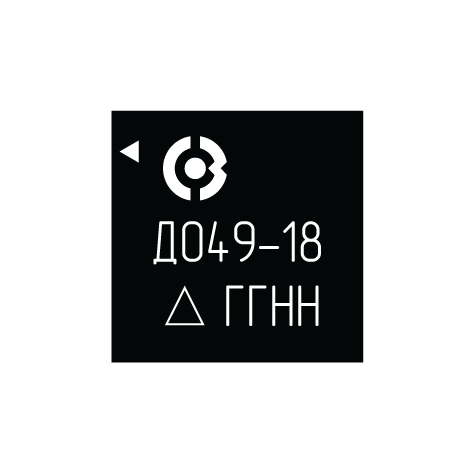

5400ТР045В-049: 5102.28-1 К (QFN28)

Статус разработки

Опытные образцы
Ведется серийное освоение

Температурный диапазон

5400ТР045А-049: от –60°С до +125°С
5400ТР045В-049: от –45°С до +85°С

Отладочный комплект

Характеристики

Разрядность 18 бит
Частота дискретизации 200 кВыб/с
Диапазон опорного напряжения от 2,4 В до VDDA
Интегральная нелинейность 3,0 МЗР
Дифференциальная нелинейность 0,5 МЗР
CMRR 80 дБ
SNR 93 дБ
SINAD 92 дБ
SFDR 102 дБ
Напряжение питания 5,0 В
Ток потребления 9,0 мА
Ток потребления в режиме «Shutdown» 100 мкА

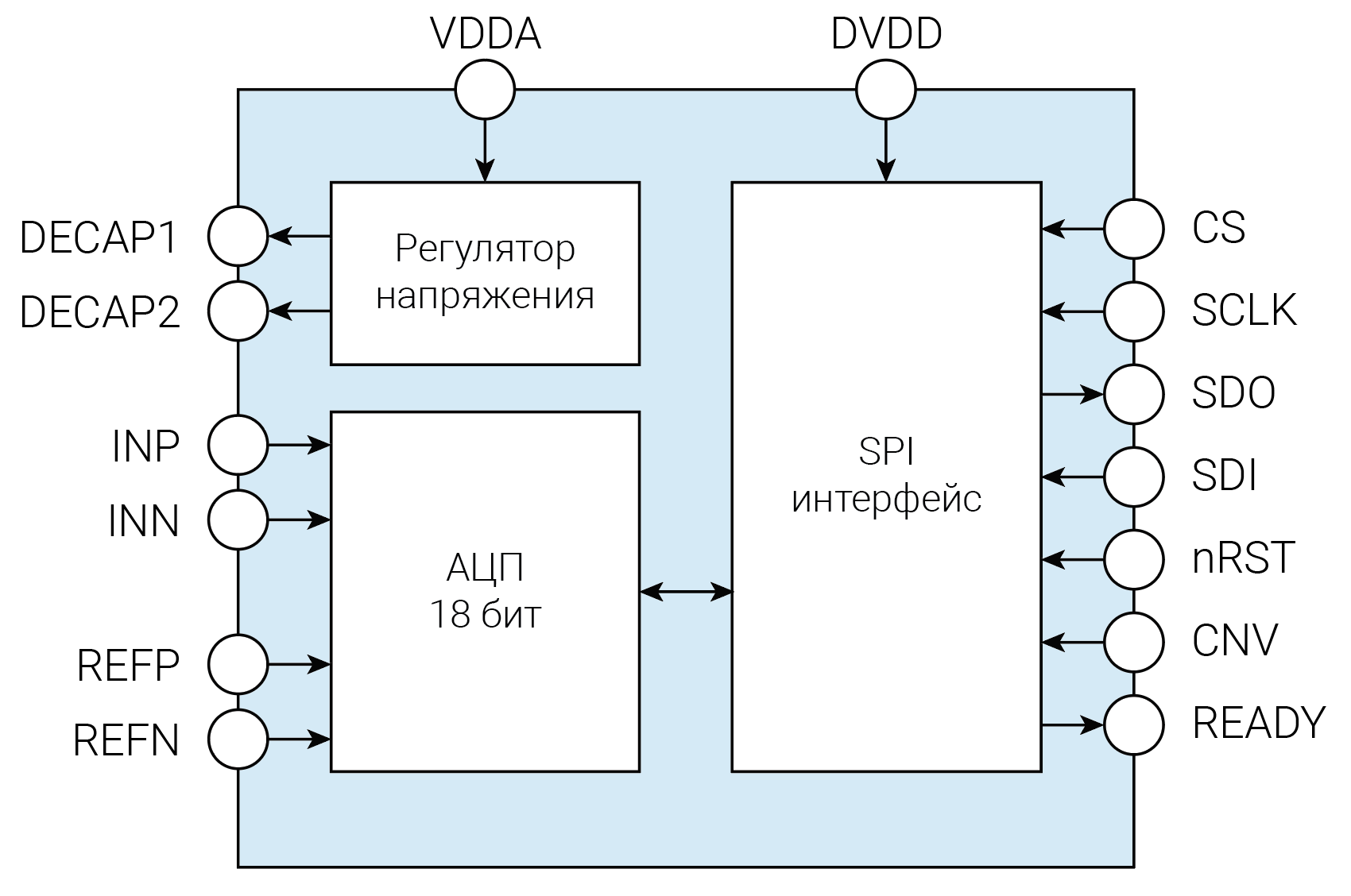

Структурная схема
