5400ТР045А-058/ 5400ТР045В-058
HART-модем
Микросхема 5400ТР045А(В)-058 реализует физический уровень HART протокола и предназначена для использования в токовой петле. Микросхема обеспечивает фильтрацию входного сигнала, детектирование несущей, демодуляцию, модуляцию и формирование выходного сигнала.
Дополнительно в микросхеме реализован 17 -ти разрядный дельта-сигма ЦАП без выходного каскада. Для формирования HART сигнала используется частотная манипуляция (FSK) со скоростью 1200 бит/с. Возможна реализация полудуплексного режима работы протокола.
Микросхема 5400ТР045А(В)-058 – функциональный аналог NCN5193 (ф. ON Semiconductor).
АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-058Д16

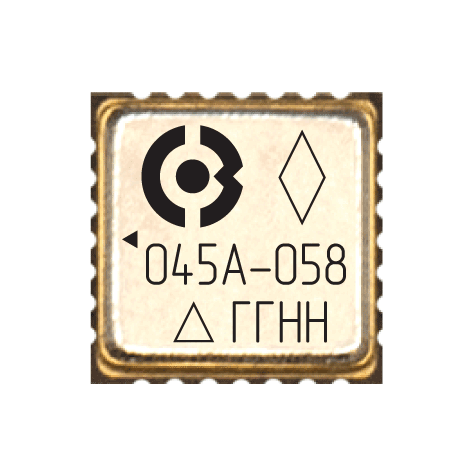

5400ТР045А-058: МК 5123.28-1.01

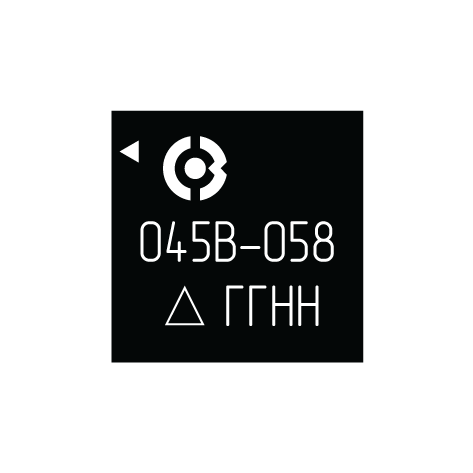

5400ТР045В-058: 5102.28-1 К (QFN28)
Перспективная разработка
5400ТР045А-058: от –60°С до +125°С
5400ТР045В-058: от –60°С до +100°С
Характеристики
Частотная манипуляция 1200 бит/с (FSK)
Протокол модемной связи Bell 202:
«1»– 1200 Гц
«0» – 2200 Гц
Полосовой фильтр входного сигнала
Тактирование от внешнего кварцевого резонатора 460,8 кГц; 920 кГц; 1,84 МГц; 3,68 МГц
Последовательный (SPI) интерфейс
17-ти разрядный дельта-сигма ЦАП
Диапазон напряжения питания от 3,3 В до 5,0 В

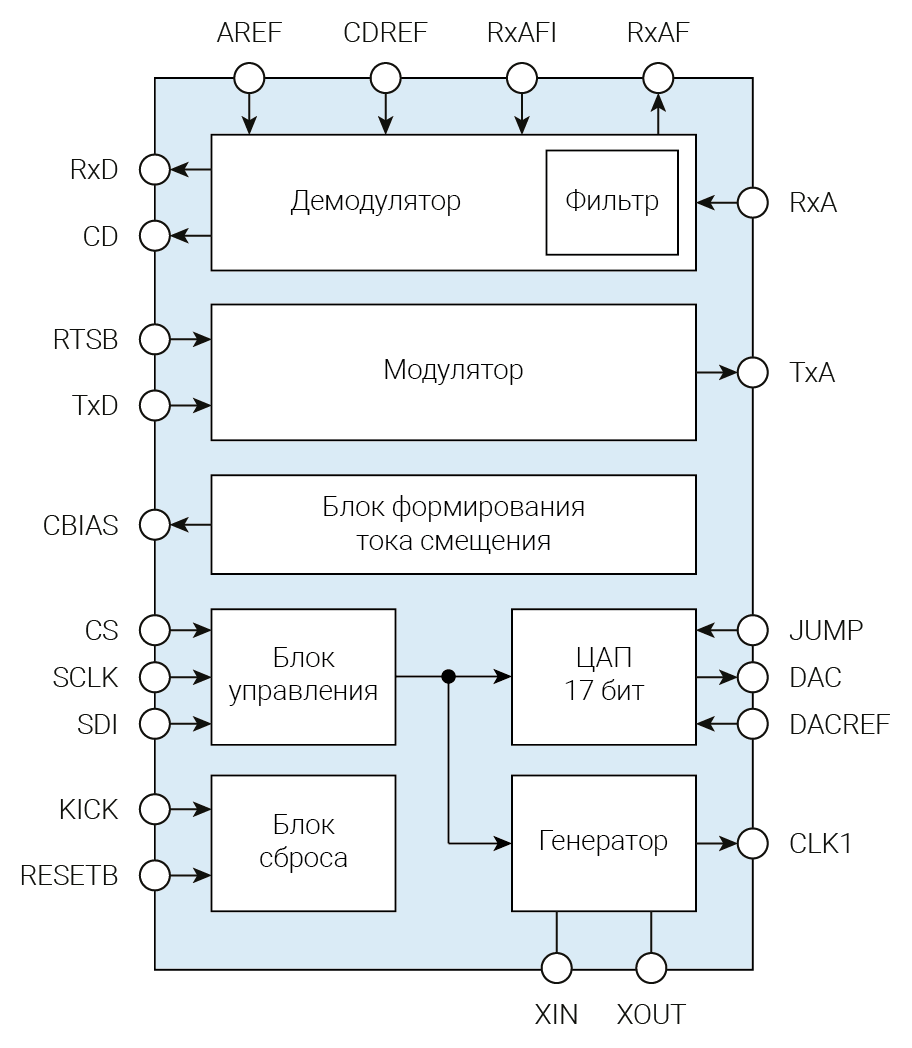

Структурная схема
