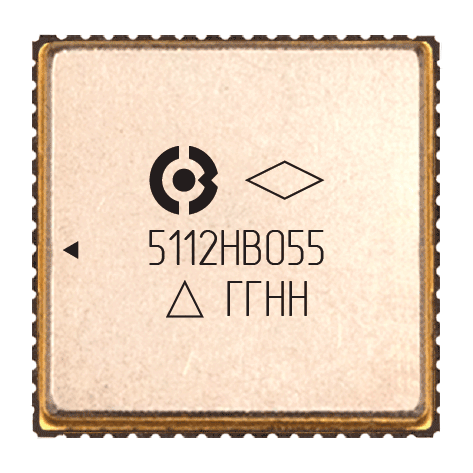

5112НВ055

New 14-ти разрядный 100 МВыб/с конвейерный АЦП

Микросхема 5112НВ055 – 14-ти разрядный АЦП конвейерного типа с параллельным интерфейсом выходных данных (формат: бинарный код со смещением). Выходные данные могут быть представлены как КМОП логическими уровнями, так и LVDS. Возможно использование как встроенного, так и внешнего источника опорного напряжения, значение которого определяет максимальную амплитуду входного сигнала.

Номер ТУ

АЕНВ.431320.909ТУ

Тип корпуса

МК 5153.64-3

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +85°С

Характеристики

– Разрядность 14 бит
– Частота дискретизации 100 МВыб/с
– Напряжение полной шкалы 1,2 В
– Интегральная нелинейность не более 10 МЗР
– Дифференциальная нелинейность не более 2,0 МЗР
– Напряжение входного синфазного сигнала от VDD/2
– 0,05 В до VDD/2 + 0,05 В
– Динамический диапазон (SFDR) не менее 70 дБ
– Напряжение питания VDD 1,8 В
– Ток потребления не более 400 мА
