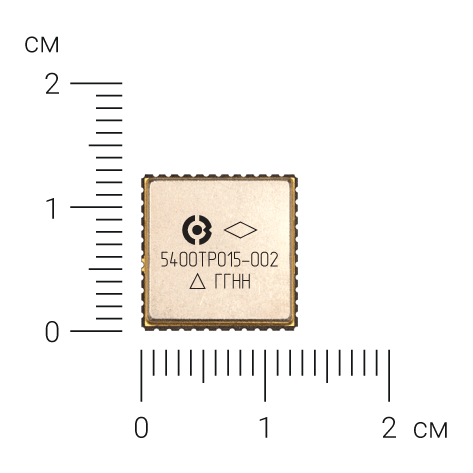

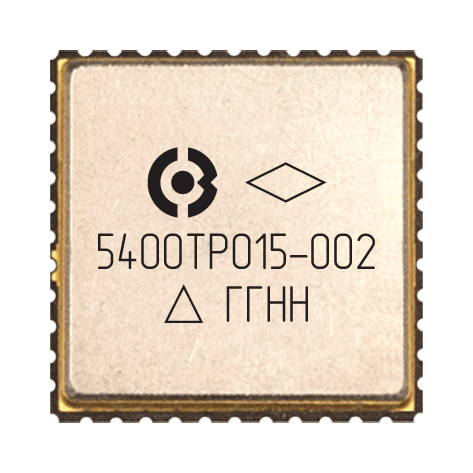

5400ТР015-002
Усилитель постоянного тока с внешней гальванической развязкой
Микросхема 5400ТР015-002 – усилитель сигнала напряжения шунта с трансформаторной развязкой.
Микросхема предназначена для преобразования входных малых уровней токов и напряжений в выходное напряжение. Область применения: системы телеметрических измерений.
АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-002Д16
Серийно освоена
Включена в Перечень ЭКБ
от –60°С до +85°С
Характеристики
Диапазон входного напряжения на шунте:
• от –15 мВ до +15 мВ
• от 0 мВ до 30 мВ
Диапазон выходного напряжения от 0 В до 6,0 В
Коэффициент преобразования 0,2 В/мВ
Шаг настройки коэффициента преобразования 0,0022 В/мВ
Тактовая частота преобразования 270 кГц
Напряжение питания 9,0 В ± 10%
Ток потребления 24 мА
Структурная схема
При входной синфазной составляющей не более 70 В возможна реализация на одной микросхеме
