К1393ИН1У

К1393ИН1У

Приемопередатчик цифровых сигналов с гальванической развязкой

Микросборка К1393ИН1У – 8-ми канальный приемопередатчик цифровых логических сигналов с гальванической развязкой. Приемник включает в себя схему сторожевого таймера и блок обновления, которые обеспечивают дополнительное преимущество обнаружения отказа любого полевого устройства на стороне системы.

Микросхема К1393ИН1У – функциональный аналог ADuM1100 (Analog Devices).

Номер ТУ

КФЦС.431000.001ТУ
КФЦС.431230.003.01СП

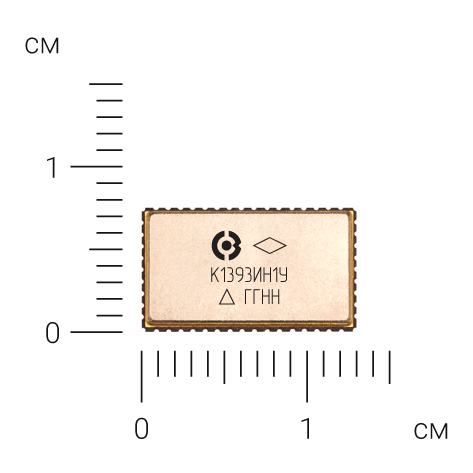

Тип корпуса

МК 5191.42-1

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +125°С

Характеристики

Диапазон напряжения питания (выбирается при заказе):
VDD_HV1 и VDD_HV2 от 1,8 В до 5,0 В
Скорость передачи данных не более 100 Мбит/с
Рабочая частота не более 50 МГц
Ток потребления на 8 каналов в режиме ожидания не более 7,0 мА
Ток потребления на 8 каналов в режиме работы не более 80 мА
Выходной ток нагрузки 15 мА
Задержка переключения не более 20 нс
Время нарастания/спада 1,0 нс

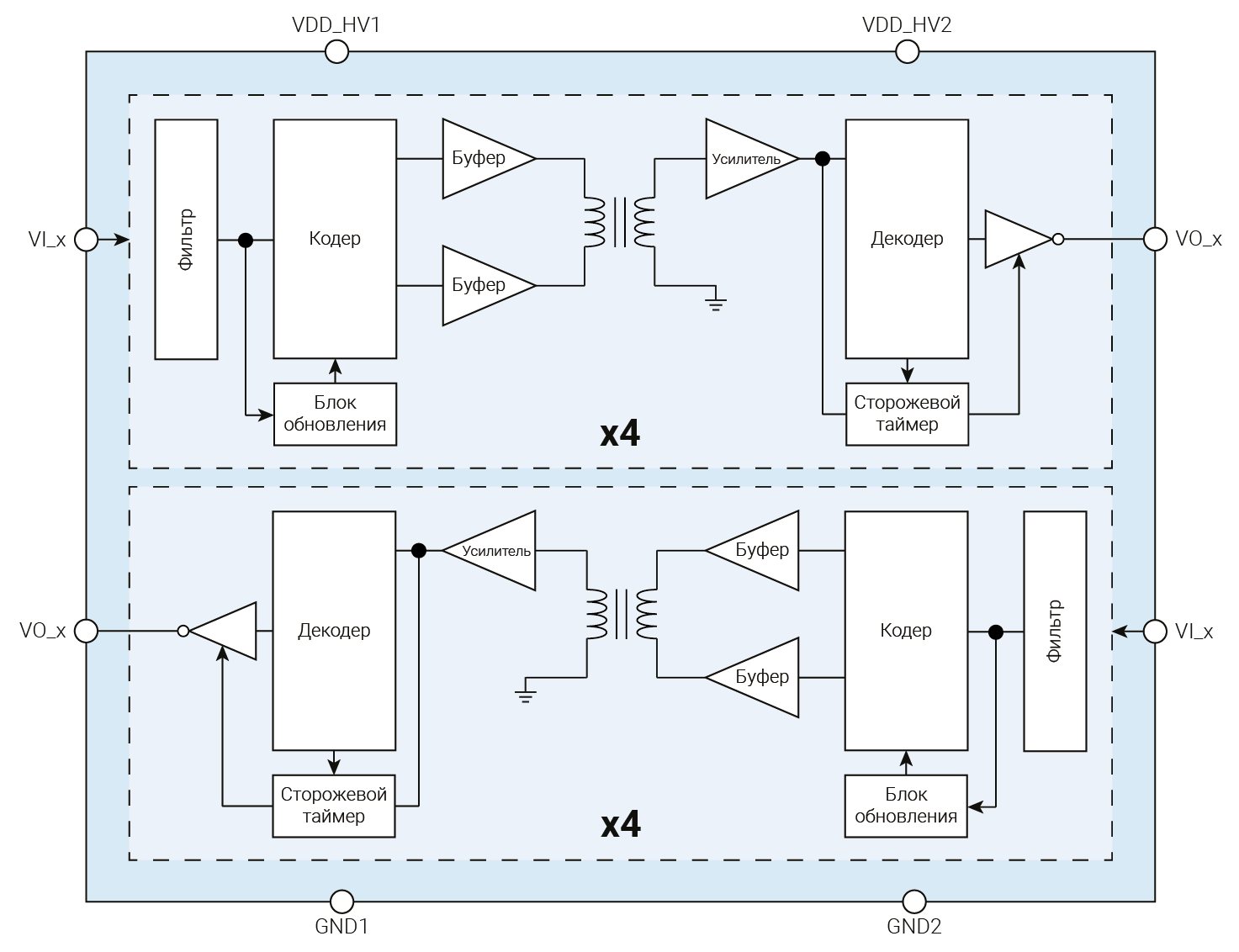

Структурная схема
