К1393УП3У

К1393УП3У

Аналоговый усилитель с гальванической развязкой

Микросхема К1393УП3У – усилитель общего применения с гальванической развязкой. Коэффициент усиления настраивается с помощью внешнего резистора от 1 до 100. Передача аналоговых сигналов осуществляется с помощью ШИМ-модулятора.

Микросхема К1393УП3У – функциональный аналог AD202 (Analog Devices).

Номер ТУ

КФЦС.431000.001ТУ
КФЦС.431110.001.01СП

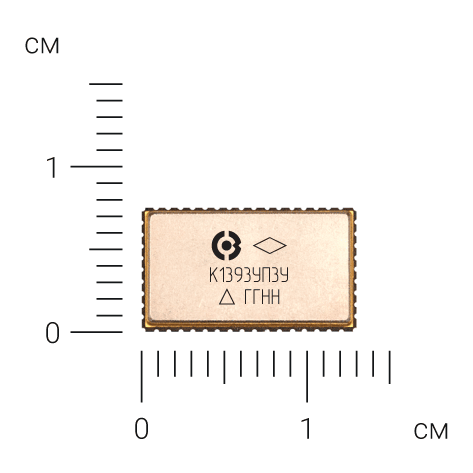

Тип корпуса

МК 5191.42-1

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +125°С

Характеристики

Напряжение изоляции 500 В
Напряжение смещения ±15 мВ
Выходной ток до 2,5 мА
Выходное напряжение от 0 В до 4,0 В
Коэффициент усиления 4 В/В – 400 В/В
Полоса пропускания 5,0 кГц
Максимальная нелинейность 0,3%
Напряжение питания 5,0 В ± 10%
Ток потребления 30 мА

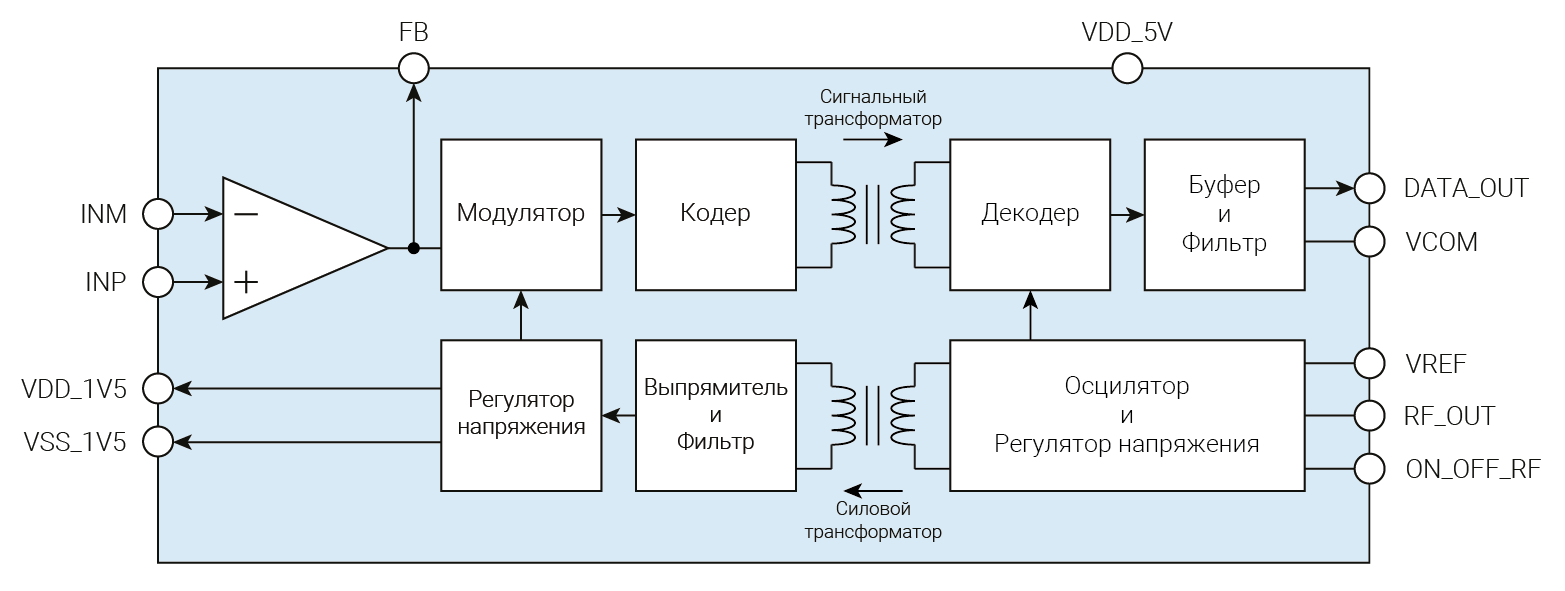

Структурная схема
