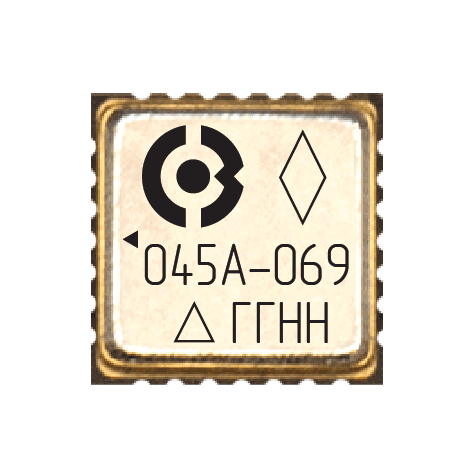

5400ТР045А-069

5400ТР045А-069

New Аналоговый усилитель с внешней гальванической развязкой

Микросхема 5400ТР045А-069 – гальванически развязанные ОУ. Входная и выходная цепи, а также источники питания изолированы друг от друга с помощью внешнего трансформатора.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-069Д16

Тип корпуса
Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +125°С

Характеристики

– Напряжение изоляции 1 500 В
– Напряжение питания VDD 5,0 В
– Напряжение смещения ОУ не более 10 мВ
– Входное напряжение от VDD_ISO/2 – 1,5 В до VDD_ISO/2 + 1,5 В
– Выходное напряжение от 0,5 В до 4,5 В
– Выходной ток до 3,0 мА
– Коэффициент усиления от 1 В/В до 10 В/В
– Погрешность усиления ±5%
– Полоса пропускания 120 кГц
– Ток потребления 35 мА

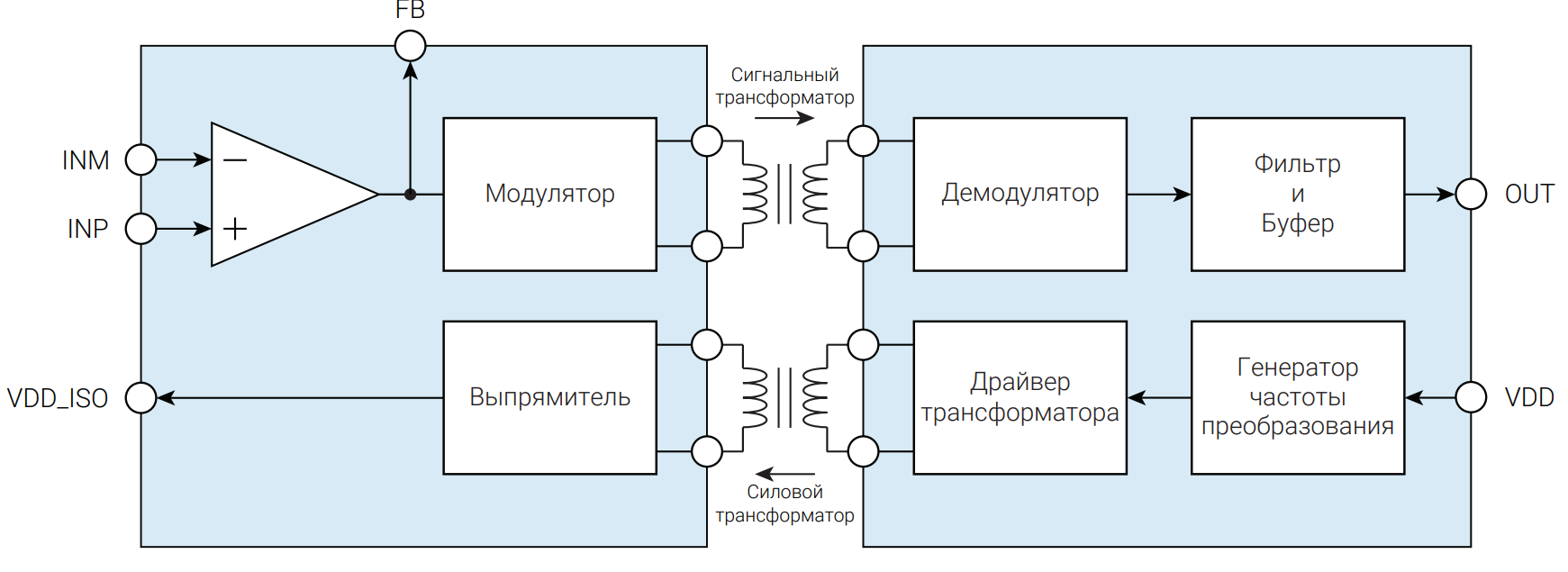

Структурная схема
