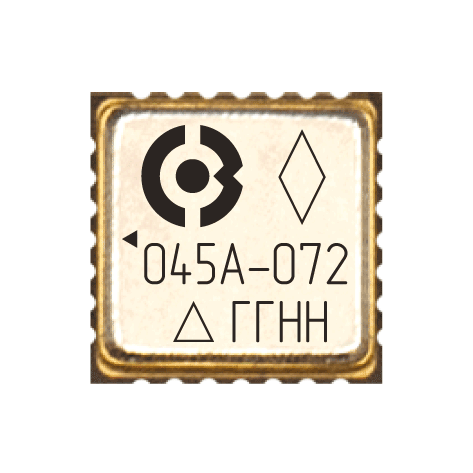

5400ТР045А-072

5400ТР045А-072

Аналоговый усилитель с внешней гальванической развязкой

Микросхема 5400ТР045А-072 – гальванически развязанные ОУ.

Входная и выходная цепи, а также источники питания изолированы друг от друга с помощью внешнего трансформатора.

Номер ТУ

АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-072Д16

Тип корпуса
Статус

Перспективная разработка

Температурный диапазон

от –60°С до +125°С

Характеристики

Напряжение изоляции 1 500 В
Напряжение питания VDD 5,0 В
Напряжение смещения ОУ не более 10 мВ
Входное напряжение от VDD_ISO/2 – 1,5 В до VDD_ISO/2 + 1,5 В
Выходное напряжение от 0,5 В до 4,5 В
Выходной ток до 3,0 мА
Коэффициент усиления от 1 В/В до 10 В/В
Погрешность усиления 5%
Полоса пропускания 120 кГц
Ток потребления 35 мА

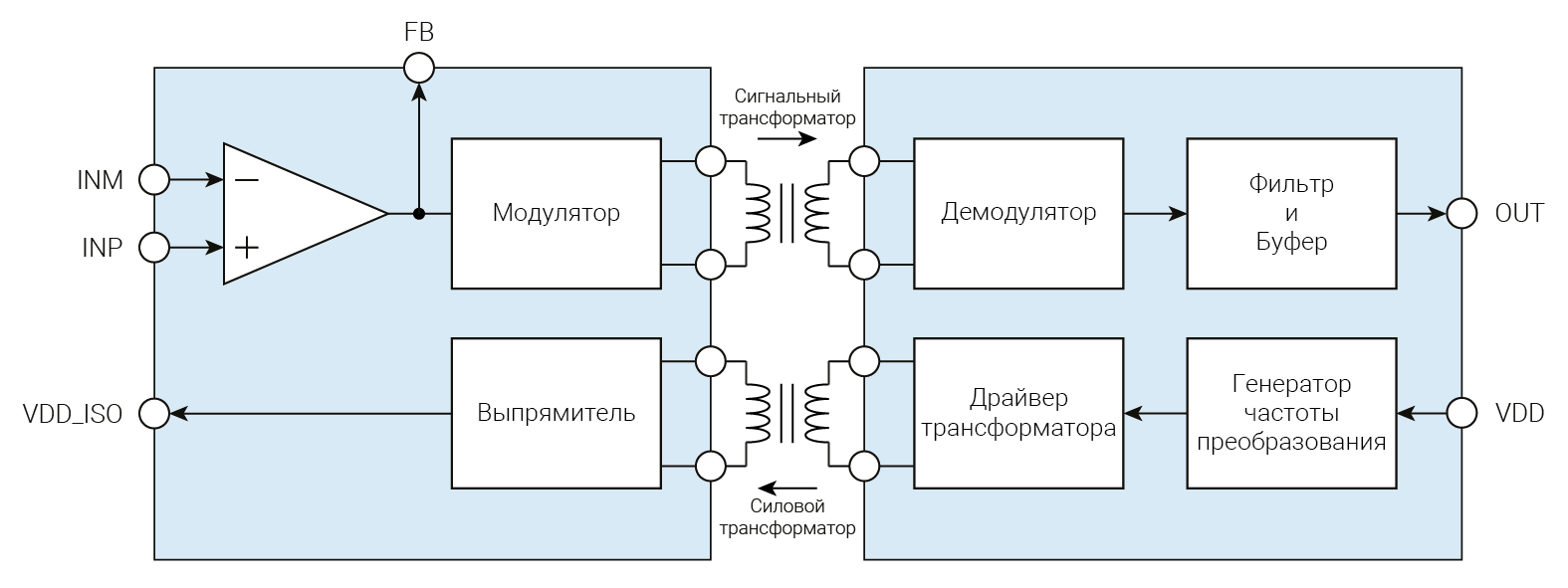

Структурная схема
