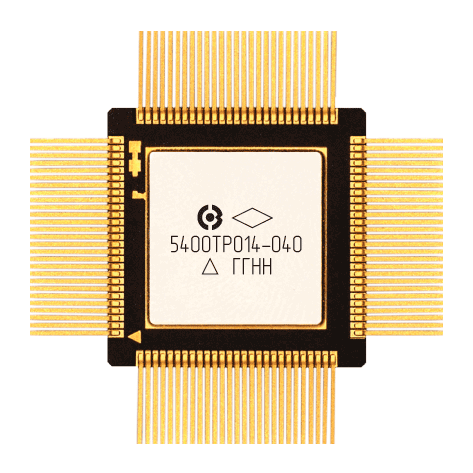

5400ТР014-040

5400ТР014-040

Микросхема многоканальной обработки сигналов датчиков температуры со встроенным источником тока опроса, АЦП, функцией усреднения результата преобразования и SPI интерфейсом управления

Микросхема 5400ТР014-040 предназначена для опроса резистивных или диодных термодатчиков по  четырёхпроводной схеме с одновременной поддержкой 18 опрашиваемых каналов. Основная функция устройства – измерение напряжения на резистивных или диодных датчиках температуры с  последующим их усилением и аналого-цифровым преобразованием в 8-ми или 12-ти разрядный цифровой код.

Номер ТУ

АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-040Д16

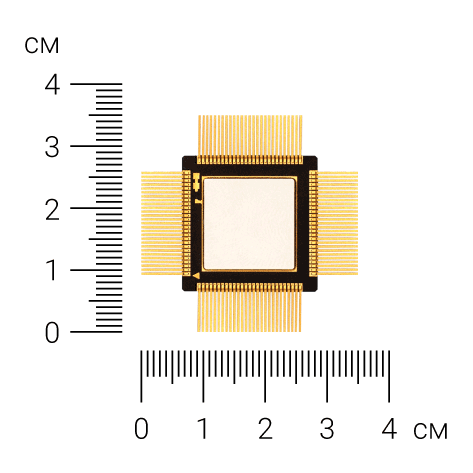

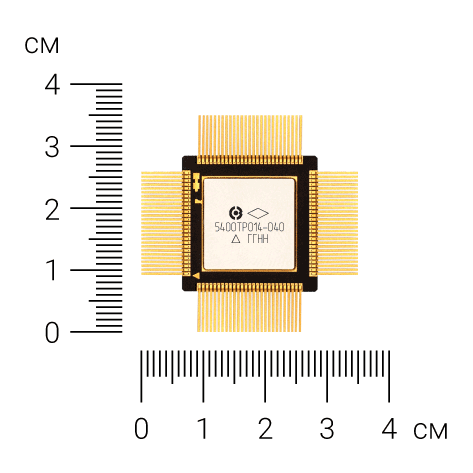

Тип корпуса
Статус разработки

Серийно освоена
Включена в Перечень ЭКБ

Температурный диапазон

от –60°С до +85°С

Характеристики

Напряжения питания 3,3 В±10%;
8/12 разрядов преобразования;
DNL (типовое) 1,0 M3P;
INL (типовое) 2,0 M3P;
18 каналов измерения температуры;
2 режима преобразования:
– опрос одного канала;
– перебор каналов.
Настраиваемый коэффициент усиления (от 1,6 до 160);
Функция усреднения результата преобразования;
Функция автокалибровки;
SPI интерфейс;
4-х битный ID микросхемы;
Режим «shutdown».

Описание

В микросхеме реализован 4-х проводной последовательный интерфейс по стандарту SPI. Для использования нескольких микросхем с общей шиной управления предусмотрен уникальный 4-х битный ID. Общая тактовая частота устанавливается с помощью встроенных генераторов: кварцевый генератор (с внешним резонатором) и RC-генератор (с внешней RC цепью). Микросхема содержит функцию усреднения результатов преобразования путем неоднократного запуска АЦП заданное количество раз (16, 32, 64, 128, 256, 512, 1024). Также предусмотрен режим «shutdown» – отключение питания аналоговой части.

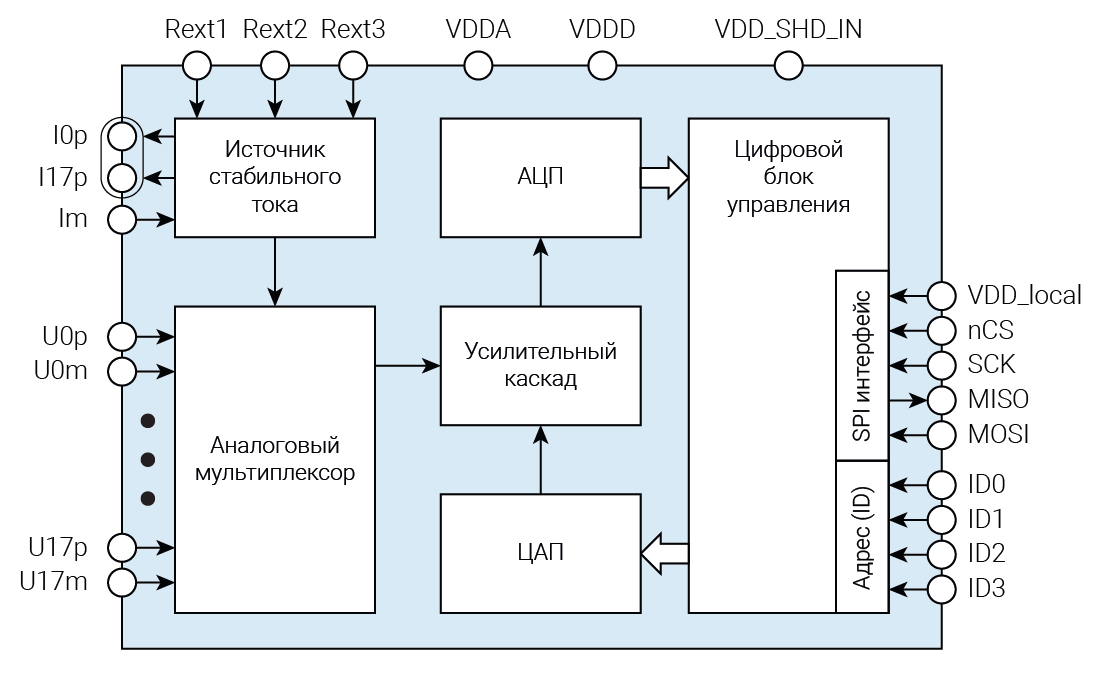

Структурная схема
