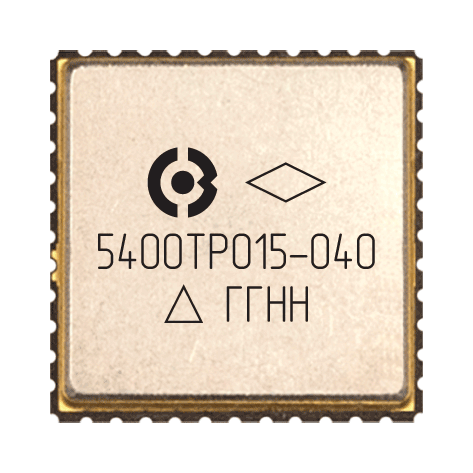

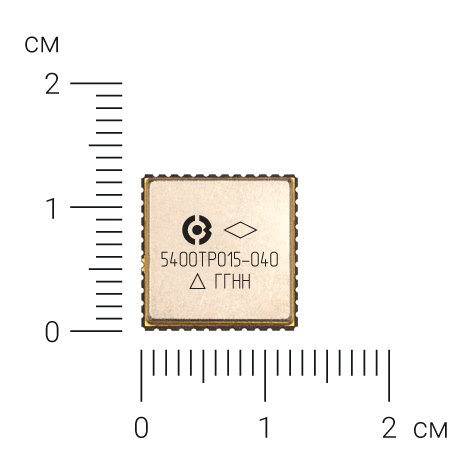

5400ТР015-040
Микросхема многоканальной обработки сигналов датчиков температуры со встроенным источником тока опроса, АЦП, функцией усреднения результата преобразования и SPI интерфейсом управления
Микросхема 5400ТР015-040 предназначена для опроса резистивных или диодных термодатчиков по четырёхпроводной схеме с одновременной поддержкой 6 опрашиваемых каналов. Основная функция устройства – измерение напряжения на резистивных или диодных датчиках температуры с последующим их усилением и аналого-цифровым преобразованием в 8-ми или 12-ти разрядный цифровой код.
АЕНВ.431260.056ТУ
карта заказа КФЦС.431260.056-040.02Д16
Серийно освоена
Включена в Перечень ЭКБ
от –60°С до +125°С
Характеристики
Напряжения питания 3,3 В±10%;
8/12 разрядов преобразования;
DNL (типовое) 1,0 M3P;
INL (типовое) 2,0 M3P;
6 каналов измерения температуры;
2 режима преобразования:
– опрос одного канала;
– перебор каналов.
Настраиваемый коэффициент усиления (от 1,6 до 160);
Функция усреднения результата преобразования;
Функция автокалибровки;
SPI интерфейс;
4-х битный ID микросхемы;
Режим «shutdown».
Описание
В микросхеме реализован 4-х проводной последовательный интерфейс по стандарту SPI. Для использования нескольких микросхем с общей шиной управления предусмотрен уникальный 4-х битный ID. Общая тактовая частота устанавливается с помощью встроенных генераторов: кварцевый генератор (с внешним резонатором) и RC-генератор (с внешней RC цепью). Микросхема содержит функцию усреднения результатов преобразования путем неоднократного запуска АЦП заданное количество раз (16, 32, 64, 128, 256, 512, 1024). Также предусмотрен режим «shutdown» – отключение питания аналоговой части.

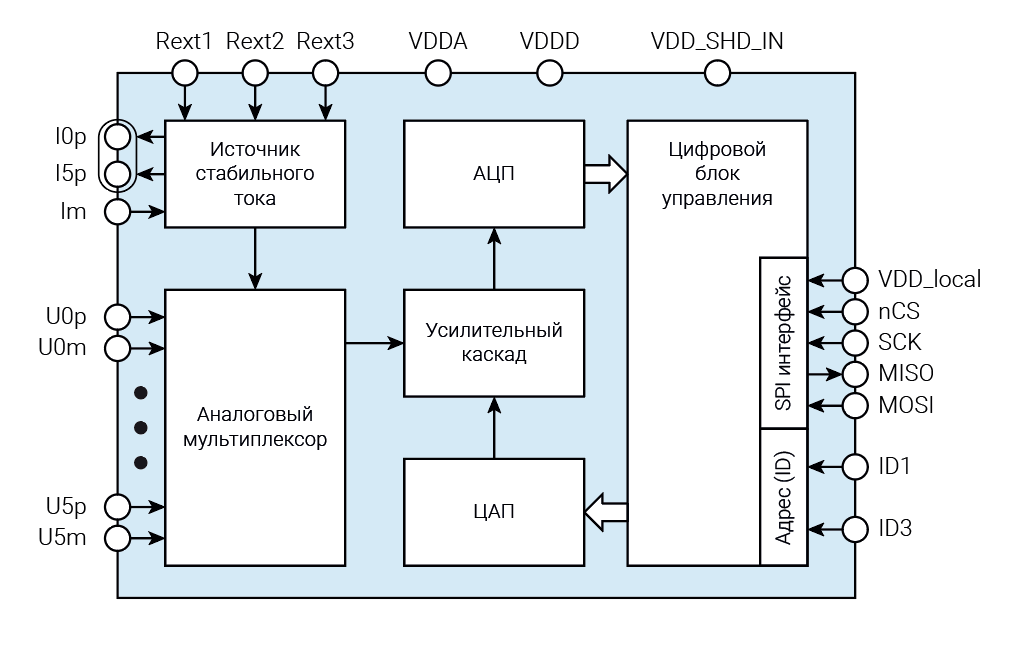

Структурная схема
