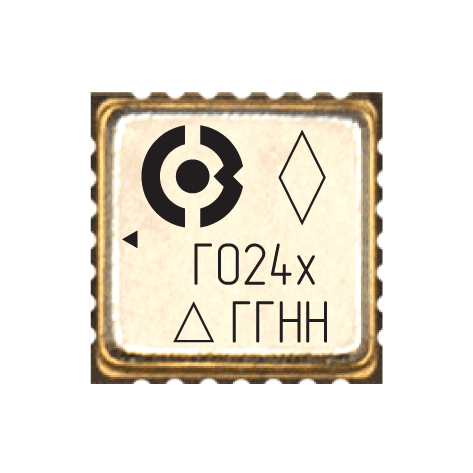

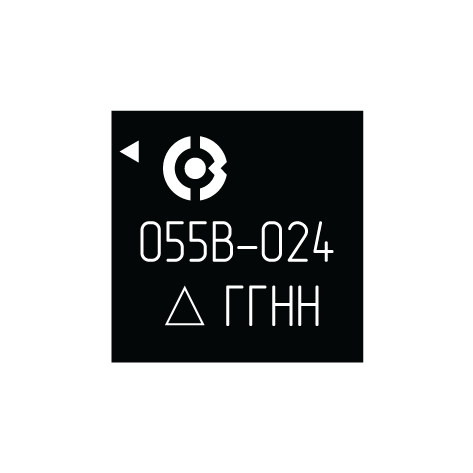

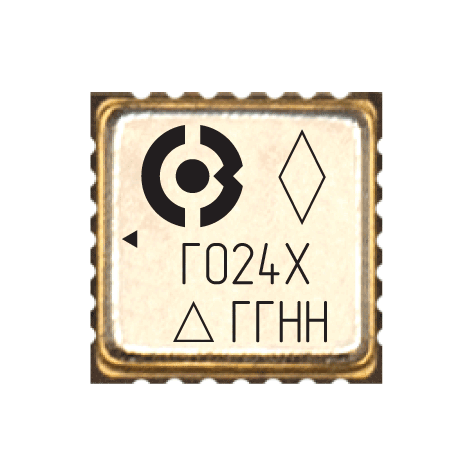

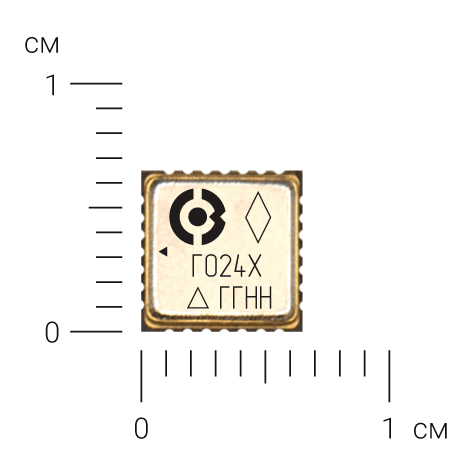

5400ТР055А-024
Микросхема контроля потребляемого тока с диапазоном напряжения в измеряемой цепи от минус 2,0 В до +65 В
Микросхема 5400ТР055А-024 предназначена для контроля потребляемого тока с напряжением в измеряемой цепи от минус 2,0 В до +65 В.
Микросхема выполняет преобразование и усиление дифференциального напряжения внешнего шунтового датчика в синфазное напряжение, приведённое к опорному уровню. Коэффициент усиления выбирается при заказе из ряда 10 В/В; 20 В/В; 30 В/В; 40 В/В; 60 В/В; 80 В/В; 120 В/В.
В микросхеме реализовано 2 независимых компаратора напряжения для контроля аварийного превышения тока и контроля уровня входного напряжения.
Микросхема 5400ТР055А-024 – функциональный аналог AD8210 (Analog Devices).
АЕНВ.431260.364ТУ
карта заказа КФЦС.431260.005-024Д16
Серийно освоена
Включена в Перечень ЭКБ
от –60°С до +125°С
Характеристики
Диапазон входных синфазных напряжений от минус 2,0 В до +65 В
Коэффициент усиления:
• 10 В/В (микросхема 5400ТР055А-024-10)
• 20 В/В (микросхема 5400ТР055А-024-20)
• 30 В/В (микросхема 5400ТР055А-024-30)
• 40 В/В (микросхема 5400ТР055А-024-40)
• 60 В/В (микросхема 5400ТР055А-024-60)
• 80 В/В (микросхема 5400ТР055А-024-80)
• 120 В/В (микросхема 5400ТР055А-024-120)
Диапазон выходного напряжения от 0,1 В до 4,9 В
Напряжение питания:
• 5,0 В ± 10% (без использования встроенного линейного регулятора)
• от 5,0 В до 13,2 В (при использовании встроенного линейного регулятора)
Ток потребления 3,8 мА
Структурная схема
