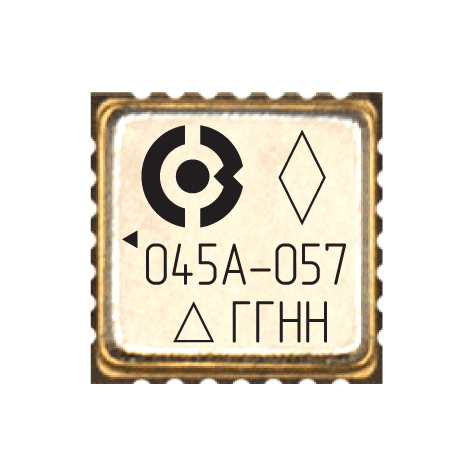

5400ТР045А-057
Микросхема сигма-дельта преобразователя ёмкость-код
Микросхема 5400ТР045А-057 – 2-х канальный 24-х разрядный сигма-дельта преобразователь ёмкости в код. Микросхема имеет два емкостных канала преобразования, каждый канал может быть сконфигурирован для преобразования как одноемкостных, так и дифференциальных емкостных датчиков. Также в микросхеме реализован дифференциальный вход для подключения внешнего датчика температуры. Управление и настройка микросхемы, а также чтение преобразованных данных производится с помощью SPI-интерфейса.
Микросхема 5400ТР045А-057 – функциональный аналог AD7745 (ф. Analog Devices).
АЕНВ.431260.237ТУ
карта заказа КФЦС.431260.003-057Д16
5400ТР045А-057: МК 5123.28-1.01
5400ТР045В-057: 5102.28-1 К (QFN28)
Перспективная разработка
5400ТР045А-057: от –60°С до +125°С
5400ТР045В-057: от –60°С до +100°С
Характеристики
24 разряда
Диапазон измеряемой ёмкости ±4,0 пФ
Диапазон неизменной входной емкости 0 – 17 пФ
Возможно подключение одиночных или дифференциальных емкостных датчиков
Дифференциальный вход для подключения внешних резистивных датчиков температуры
Встроенный источник опорного напряжения
Встроенный генератор тактовых сигналов
Последовательный (SPI) интерфейс
Напряжение питания от 3,3 В до 5,0 В
Напряжение питания периферийной части от 2,5 В до 5,0 В
Ток потребления 1,5 мА

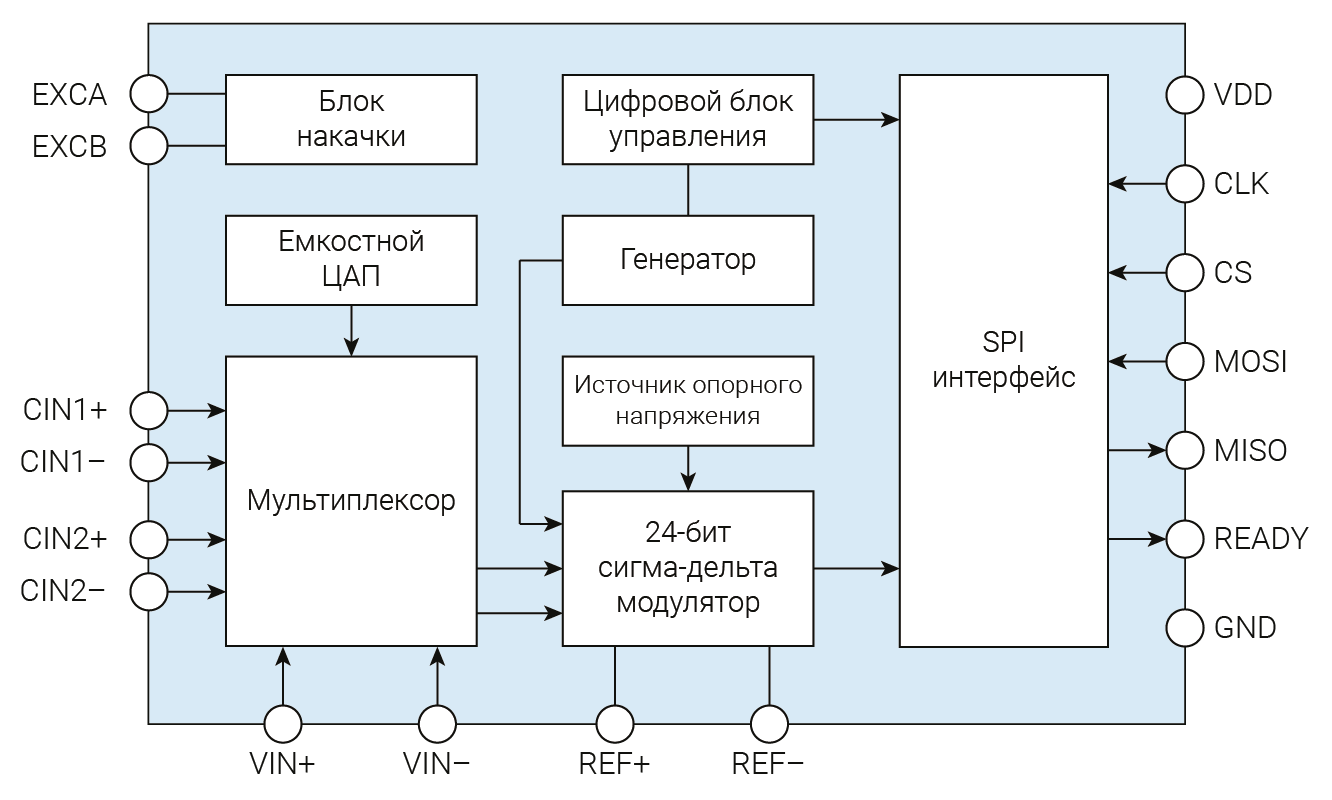

Структурная схема
