5400ТР065А-022

5400ТР065А-022

Микросхема преобразователя сигналов с датчиков типа сельсин, СКВТ и ЛРДТ в цифровой код угла

Микросхема предназначена для преобразования сигналов с датчиков типа сельсин, СКВТ (синусно-косинусный вращающийся трансформатор) и датчиков линейного перемещения – ЛРДТ (линейный регулируемый дифференциальный трансформатор). Микросхема в своем составе содержит программируемый генератор возбуждающего напряжения и два следящих контура, производящих вычисление угла поворота вала или перемещения сердечника ЛРДТ.

Номер ТУ

АЕНВ.431260.392ТУ
карта заказа КФЦС.431260.041-022Д16

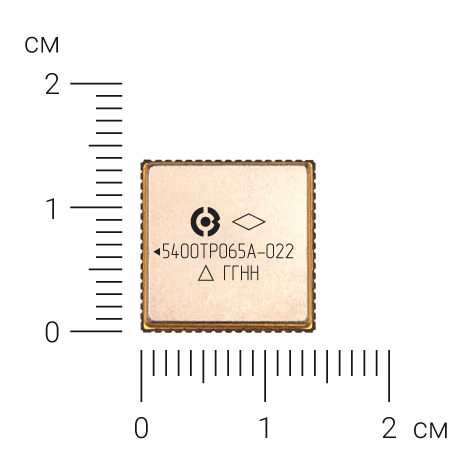

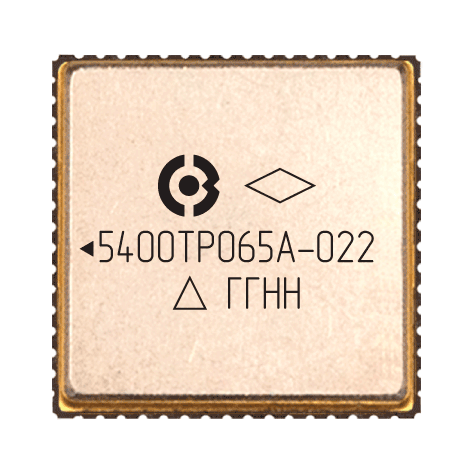

Тип корпуса

МК 5153.64-3

QFN64

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +125°С

Характеристики

Период обновления информации не менее 1 мкс
Частота возбуждения датчиков от 0 до 30 кГц
Разрядность выходной информации от 8 бит до 16 бит
Два независимых преобразователя первичной информации
Два независимых генератора опорных сигналов с частотой от 20 Гц до 30 кГц
Эмуляция квадратурного энкодера
Последовательный (SPI) интерфейс
Диапазон напряжения питания от 3,3 В до 5,0 В

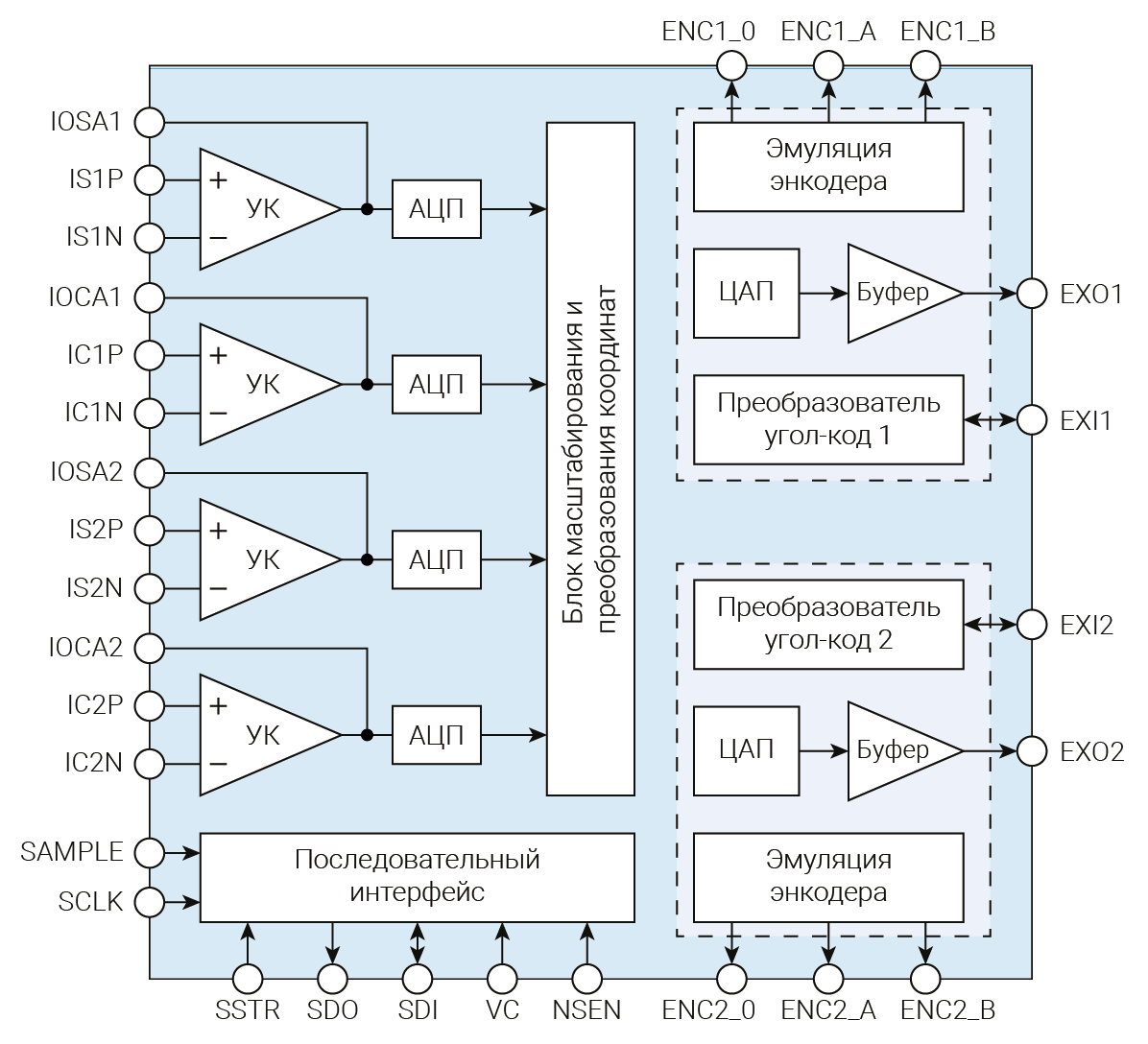

Структурная схема
