5400ТР125-005

5400ТР125-005

1,7...5,5 В, 2-х канальный, 30 МГц, 20 мА буфер цифровых сигналов с функцией «холодный резерв»

Микросхема 5400TP125-005 представляет собой 2-х канальный буфер цифровых сигналов. ИМС предназначена для увеличения нагрузочной способности цифровых сигналов. Диапазон входных/выходных напряжений от 1,7 до 5,5 В. В микросхеме реализована функция «холодный резерв»: при подключении резервные элементы не несут нагрузки и не влияют на работу основных компонентов.

Микросхема является функциональным аналогом SN74AUP3G34 и SN74AHC1G126-EP (ф. Texas Instruments).

Номер ТУ

АЕНВ.431260.659ТУ
​карта заказа КФЦС.431260.015-005Д16

Тип корпуса

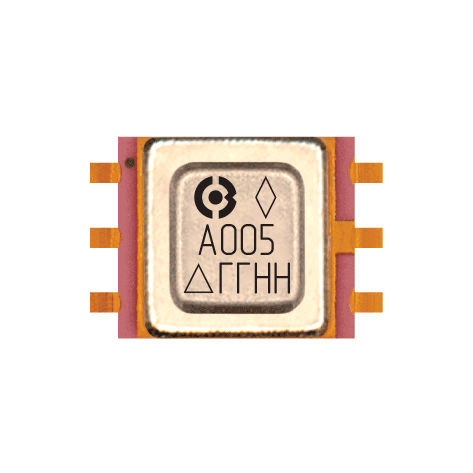

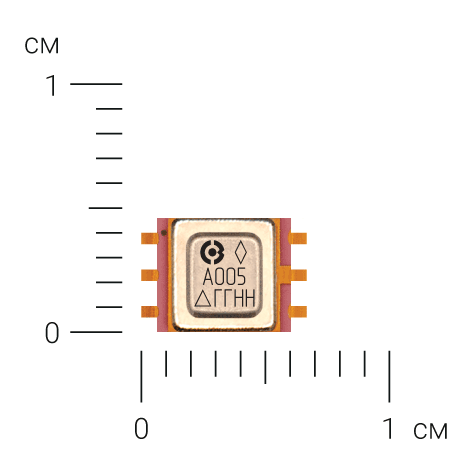

5221.6-1  (Скачать STEP-модель)

Перспективная разработка

Образцы – 1 квартал 2021 г.

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Диапазон входных/выходных напряжений 1,7 В…5,5 В;
Максимальная частота 30 МГц;
Нагрузочная способность 20 мА;
Задержка переключения не более 15 нс;
Время нарастания/спада 4,0 нс;
Программируемая скорость нарастания выходного сигнала;
Функция «холодный резерв».

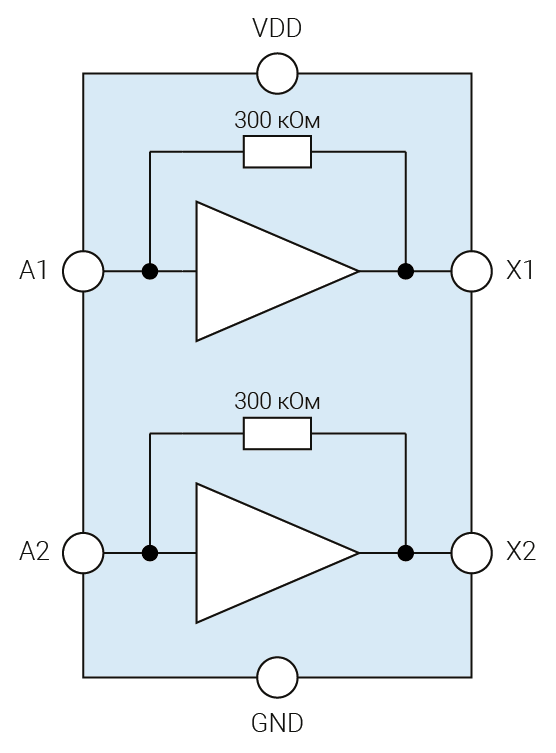

Структурная схема
