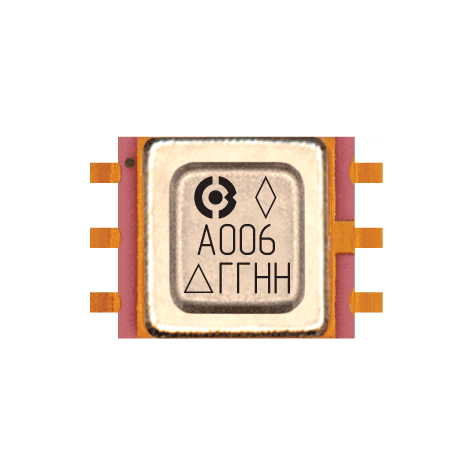

5400ТР125-006

5400ТР125-006

1,7...5,5 В, 30 МГц, 10 мА однонаправленный транслятор уровней с функцией «холодный резерв»

Микросхема 5400TP125-006 представляет собой транслятор цифровых сигналов. ИМС предназначена для преобразования логических уровней цифровых сигналов. Диапазон напряжения питания, входных и выходных сигналов от 1,7 до 5,5 В. Последовательность включения/отключения напряжений питания или входа микросхемы не влияет на правильную работоспособность микросхемы. В микросхеме реализована функция «холодный резерв»: при подключении резервные элементы не несут нагрузки и не влияют на работу основных компонентов.

Микросхема является функциональным аналогом ADG3231 (ф. Analog Devices).

Номер ТУ

АЕНВ.431260.659ТУ
​карта заказа КФЦС.431260.015-006Д16

Тип корпуса

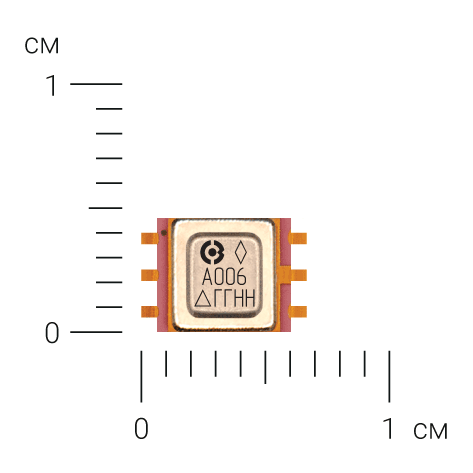

5221.6-1  (Скачать STEP-модель)

Перспективная разработка

Образцы – 1 квартал 2021 г.

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Диапазон напряжения питания 1,7 В… 5,5 В;
Максимальная частота 30 МГц;
Нагрузочная способность 10 мА;
Задержка переключения не более 10 нс;
Время нарастания/спада 2,0 нс;
Программируемая скорость нарастания выходного сигнала;
Функция «холодный резерв».

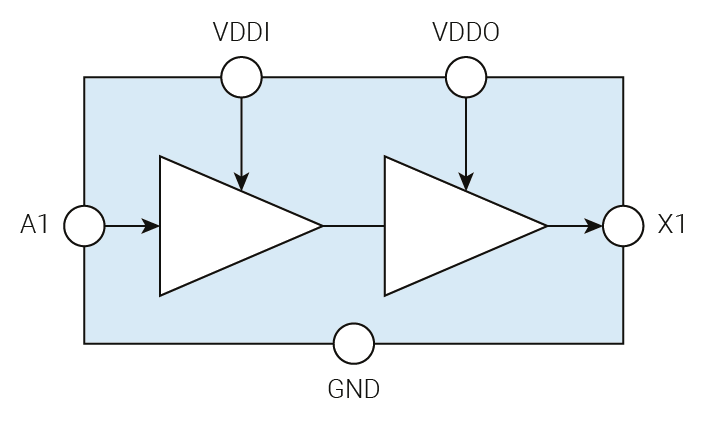

Структурная схема
