5400РТ015

ОППЗУ с последовательным и параллельным интерфейсами

Микросхема представляет собой 8-битную энергонезависимую однократно программируемую (OTP) память объемом 16 384 байт с организацией 2Кх8. Запись в память осуществляется с помощью последовательного интерфейса с необходимостью управления внешним напряжением программирования (PR). Микросхема является однократно программируемой. Чтение из памяти доступно с помощью последовательного или параллельного интерфейсов. Предусмотрена функция защиты от записи.

Номер ТУ

АЕНВ.431260.801ТУ

Тип корпуса

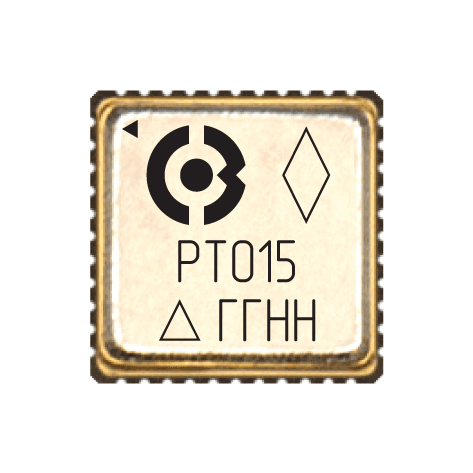

МК 5165.44-1


Статус разработки

Исследование опытных образцов

Температурный диапазон

от –60°С до +85°С

Характеристики

Объем внутренней памяти 16 Kбайт
Диапазон напряжения питания: VDDA = 3,3 B (±5%) … 5,0 В (±5%)
Диапазон напряжения питания интерфейсной части: VDDDR = 1,8 В … 5,0 В
Время выборки данных по адресу не более 160 нс
Интерфейс работы:
• параллельный интерфейс (чтение)
• последовательный интерфейс (запись/чтение)
Частота работы:
• последовательный интерфейс 8,0 МГц
• параллельный интерфейс 5,0 МГц
Функция защиты от записи

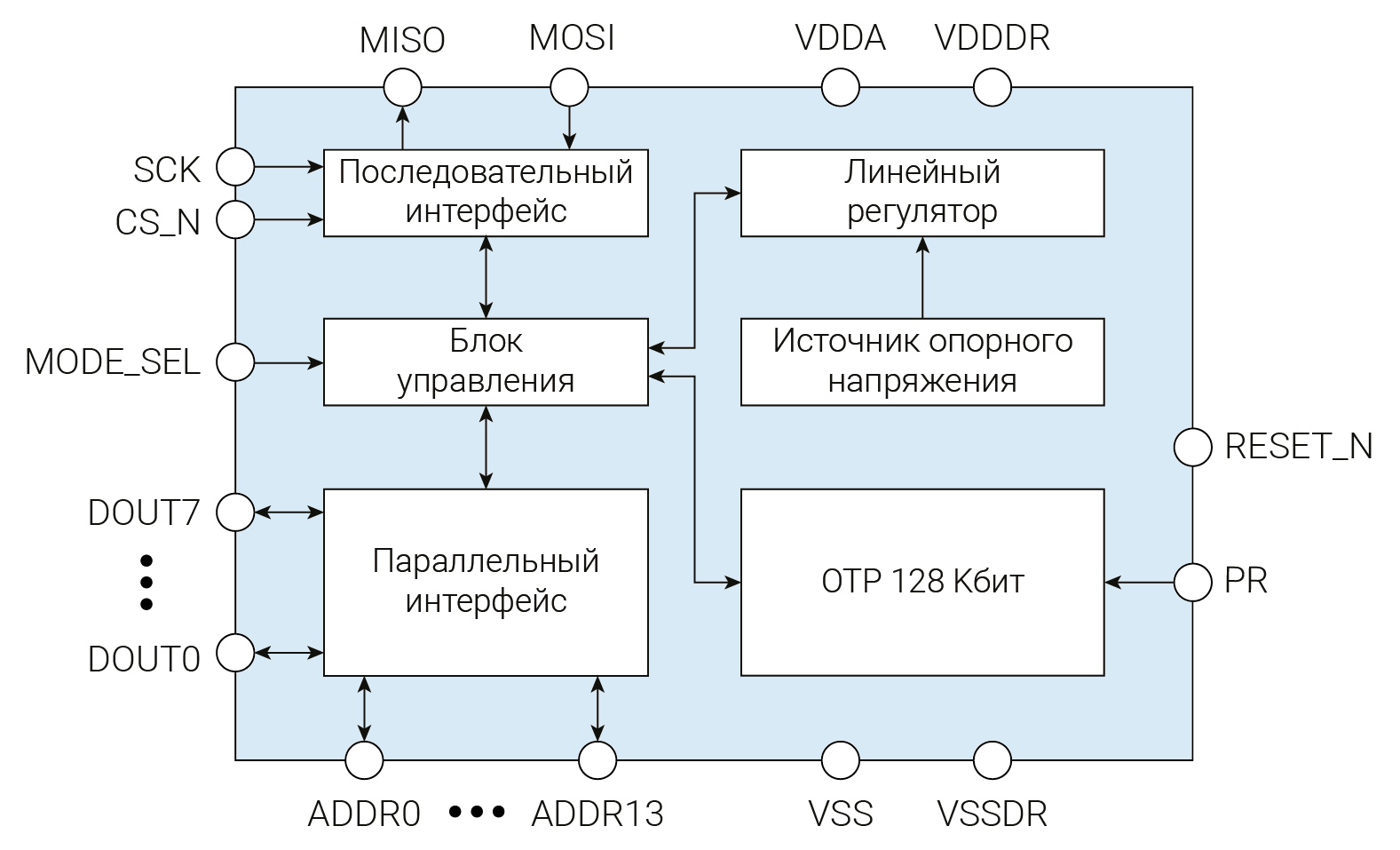

Структурная схема
