5400ТС015

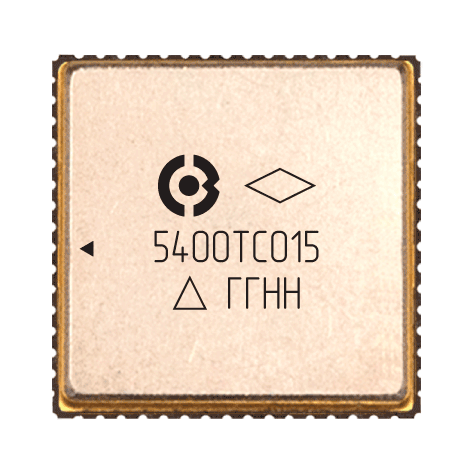

.png)

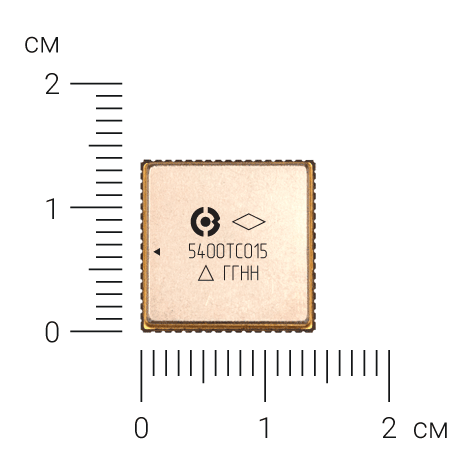

.png)
Документация
1. Спецификация 5400ТС015 (Версия 1.0 от 19.05.2025).pdf
2. Руководство пользователя 5400ТС015 Приложение А (Версия 0.1 от 19.05.2025).pdf
3. Руководство пользователя 5400ТС015 Приложение Б (Версия 0.2 от 19.05.2025).pdf
4. Руководство пользователя 5400ТС015 Приложение В (Версия 0.1 от 21.10.2025).pdf
5400ТС015
Программируемая логическая интегральная схема объёмом 1000 ЛЭ (ПЛИС)
Микросхема 5400ТС015 – программируемая логическая интегральная схема (ПЛИС) для реализации на стороне пользователя различных логических схем или схем управления.
Микросхема содержит 1000 логических элементов (трехвходовой LUT и D-триггер), 36 программируемых площадок ввода/вывода, а также 4 площадки ввода-вывода для глобальных тактовых сигналов.
Программирование микросхемы осуществляется при помощи программатора (JTAG интерфейс) или с помощью внешней Flash-памяти (SPI интерфейс).
АЕНВ.431260.800ТУ
Корректировка электрической схемы
Опытные образцы – 1 квартал 2026 г.
от –60°С до +85°С
Характеристики
Количество логических элементов 1000
Количество портов ввода/вывода 36
Частота внутреннего генератора 10 МГц
Задержка переключения программируемого логического элемента не более 5,0 нс
Диапазон напряжения питания от 3,3 В до 5,0 В
Напряжение периферийной части от 2,5 В до 5,0 В
Ток потребления не более 30 мА

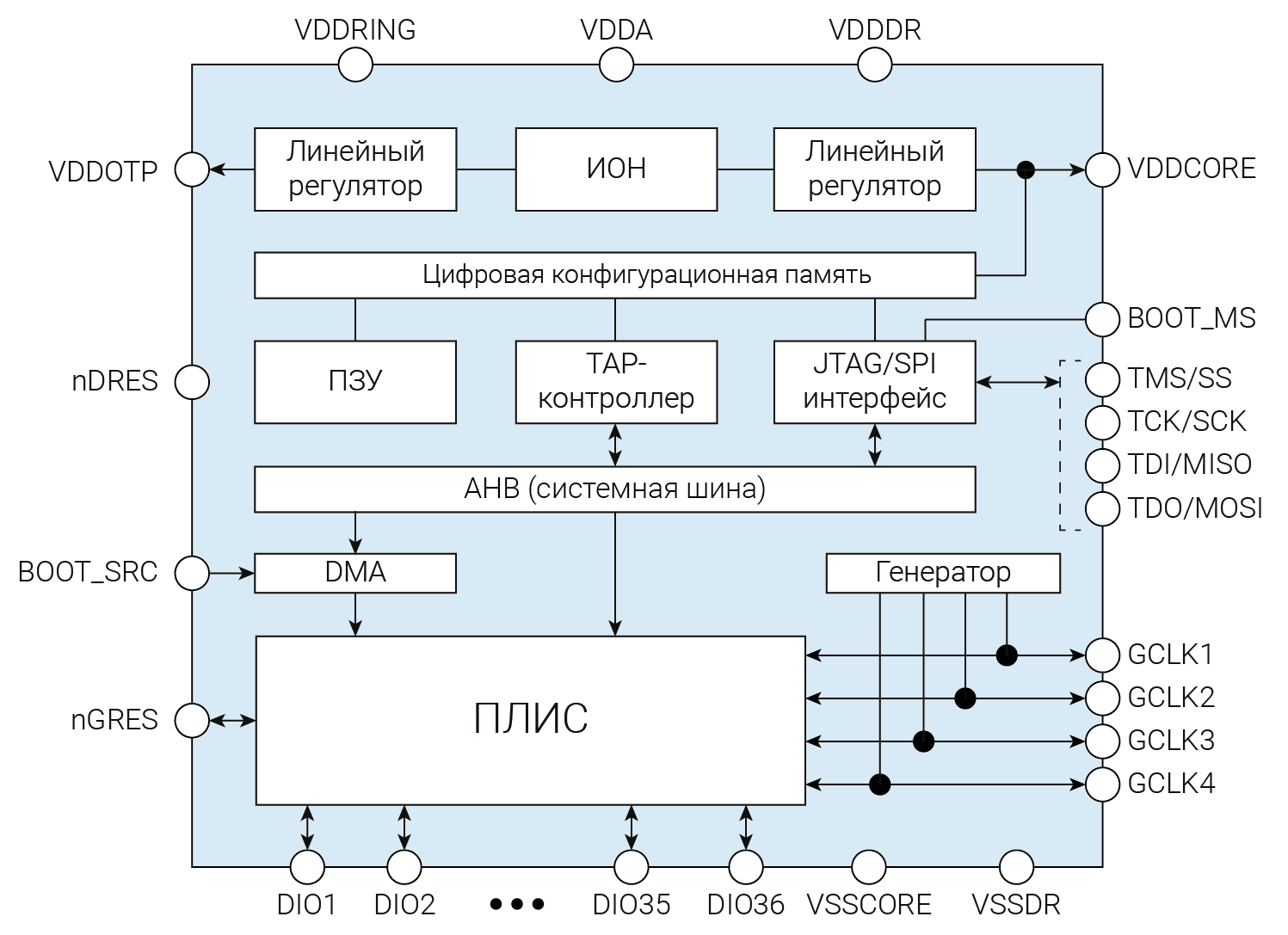

Структурная схема
