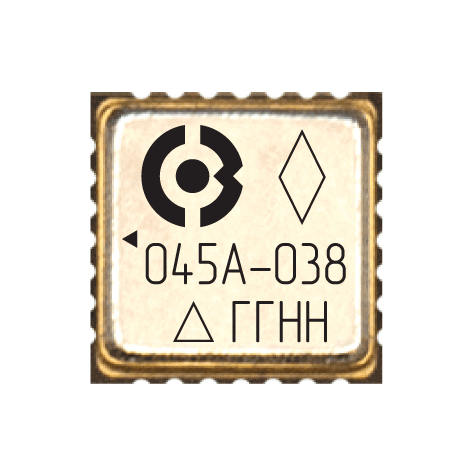

5400ТР045А-038

5400ТР045А-038

2-канальный 4-разрядный двунаправленный транслятор цифровых уровней с функцией «холодный резерв»

Микросхема 5400TP045А-038 представляет собой двухканальный 4-разрядный двунаправленный транслятор цифровых сигналов и может работать как 8-разрядный формирователь, так и как два независимых 4-разрядных формирователя. Каждый канал имеет свой домен питания, информационные порты (A<1:4>, B<1:4>) и сигналы управления nOE и DIR. Диапазон входных и выходных сигналов от 1,65 В до 5,5 В. Последовательность включения/отключения напряжений питания или входа микросхемы не влияют на работоспособность схемы. В микросхеме реализована функция «холодный резерв»: при подключении резервные элементы не несут нагрузки и не влияют на работу основных компонентов.

Микросхема является функциональным аналогом 5572ИН1 (ф. Миландр).

Номер ТУ

Присваивается

Статус разработки

Исследование опытных образцов

Температурный диапазон

от –60°С до +125°С

Характеристики

Напряжение питания портов 1А и 2А: VDDA = +1,65 B…+5,5 В;
Напряжение питания портов 1B и 2B: VDDB = +1,65 B…+5,5 В;
Нагрузочная способность не более 24 мА;
Задержка переключения не более 32 нс;
Время нарастания/спада не более 17 нс;
Функция «холодный резерв».

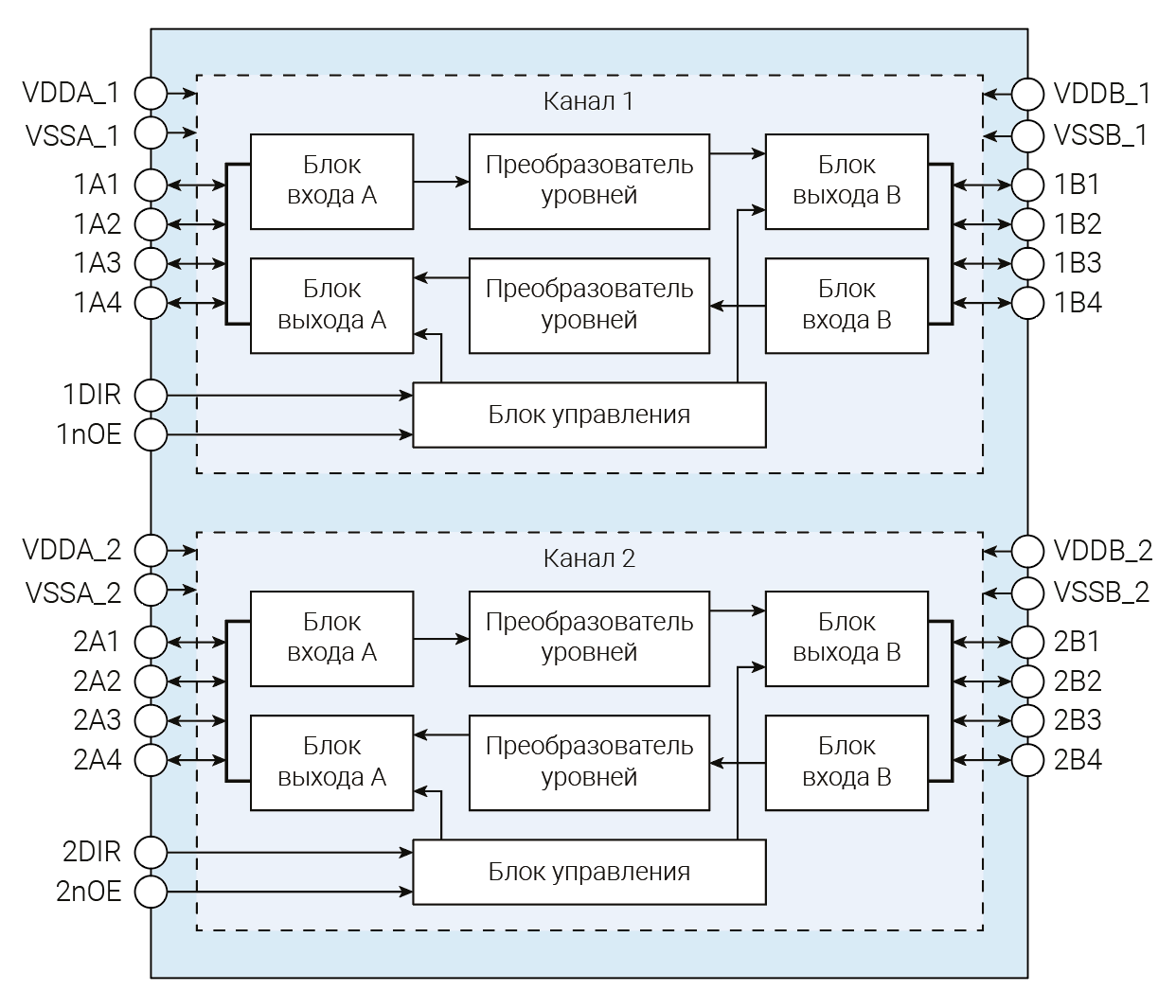

Структурная схема
