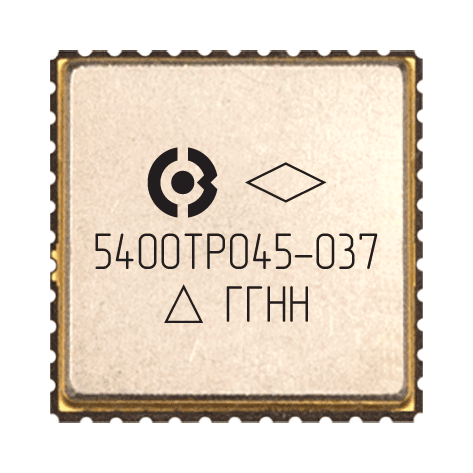

5400ТР045-037

5400ТР045-037

2-канальный 8-разрядный однонаправленный транслятор цифровых уровней с функцией «холодный резерв»

Микросхема представляет собой двухканальный 8-разрядный формирователь уровней выходных сигналов и может работать как 16-разрядный формирователь, так и как два независимых 8-разрядных формирователя. Диапазон напряжения питания входных и выходных сигналов от 1,8 В до 5,0 В. Каждый канал имеет свой вывод питания и сигналы управления nOE. Последовательность включения/отключения напряжений питания или входа микросхемы не влияют на работоспособность схемы. В микросхеме реализована функция «холодный резерв»: при подключении резервные элементы не несут нагрузки и не влияют на работу основных компонентов.

Микросхема является функциональным аналогом 5572ИН1 (ф. Миландр).

Номер ТУ

Присваивается

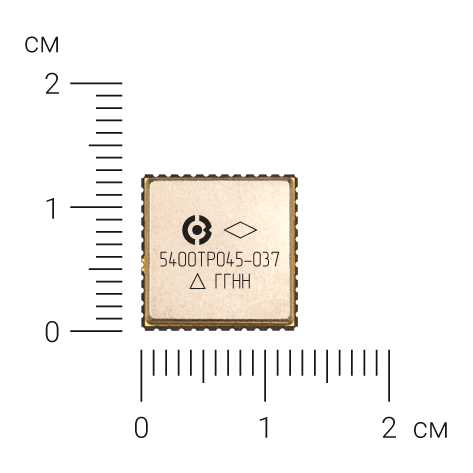

Тип корпуса

5142.48-А
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +125°С

Характеристики

Напряжение питания (вход): VDDI = +1,8 B … +5,0 В
Напряжение питания (выход): VDDO = +1,8 B … +5,0 В
Нагрузочная способность не более 12 мА
Задержка переключения не более 32 нс
Время нарастания/спада не более 17 нс
Функция «холодный резерв»

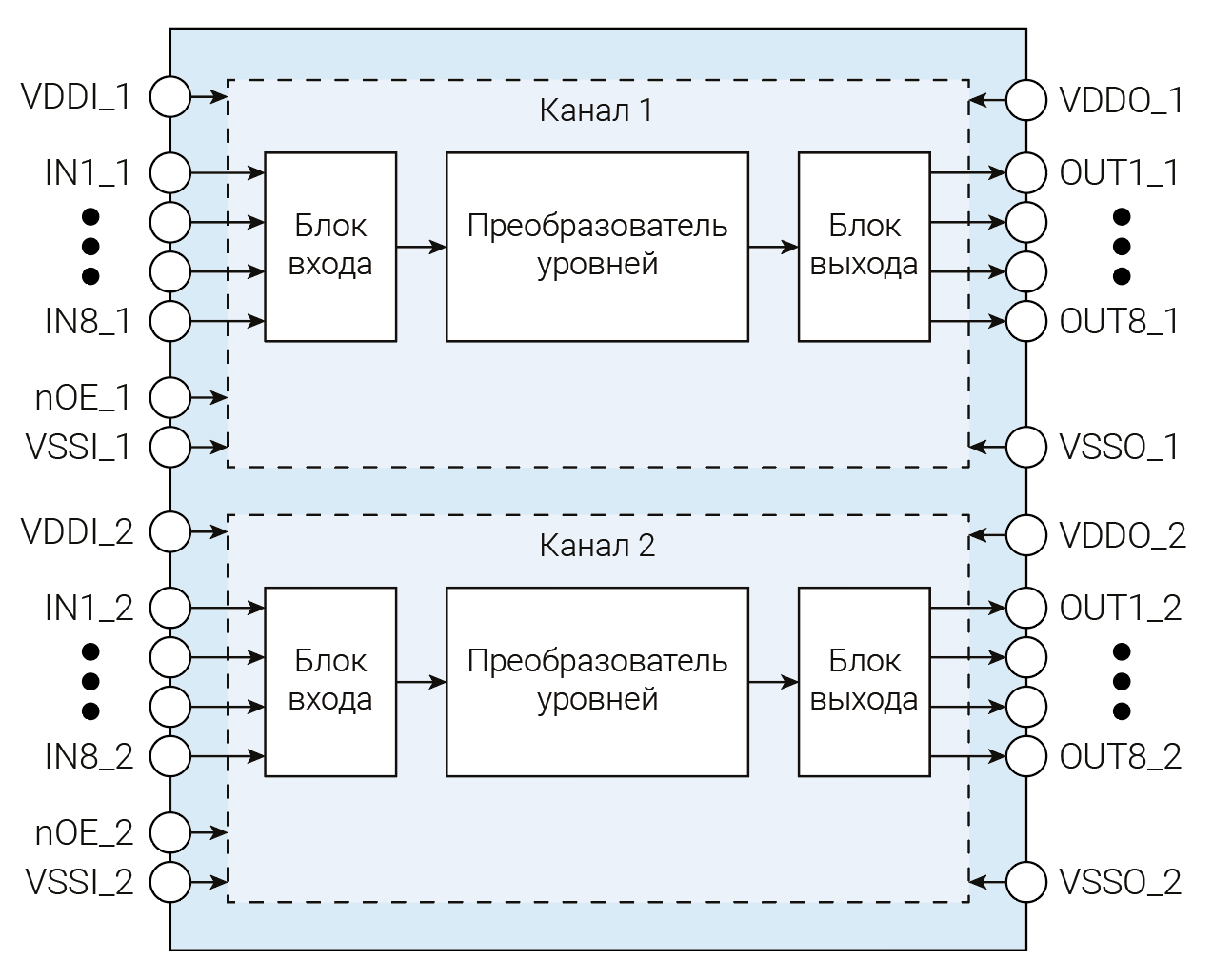

Структурная схема
