К5400ИН2У

Приемопередатчик 10/100 МБит Ethernet физического уровня

Микросхема К5400ИН2У – приемопередатчик 10/100 Мбит Ethernet физического уровня, поддерживающий MII и RMII интерфейсы. ИМС реализует все функции физического уровня Ethernet 10/100 Mбит, включая подуровни PCS и PMA, подуровень, зависящий от физической среды (TP-PMD), кодер/декодер 10Base-TX, блок доступа к среде передачи по витой паре (TPMAU).

Номер ТУ

КФЦС.431000.001ТУ
карта заказа КФЦС.431230.001.01СП

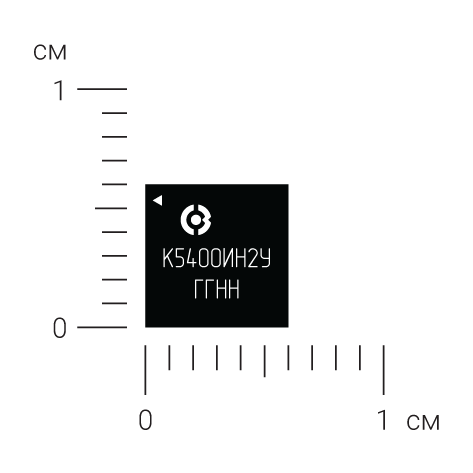

Тип корпуса

QFN40P600X600X90-48

Статус разработки

Исследование опытных образцов

Температурный диапазон

от –45°С до +85°С

Характеристики

Напряжение питания 3,3 В ± 5%
Интерфейсы MII / RMII
Режимы передачи: полный дуплекс полудуплекс
Поддержка Auto MDI-MDIX
Совместимость со стандартами:
  IEEE 802.3u (EEE)
  IEEE 802.3az (100BASE-TX)
  IEEE 802.3 (10BASE-T)
Поддержка кварцевых резонаторов и генераторов 25 МГц / 50 МГц
Автосогласование скорости передачи
Поддержка WOL (Wake-On-LAN)
Адаптивный эквалайзер (коррекция ISI и BLW)
