5400ВК015

5400ВК015

Сбоеустойчивый 8-ми разрядный контроллер с аппаратной поддержкой интерфейсов UART, SPI, I2C

Микросхема 5400ВК015 – контроллер c архитектурой ядра 8051 с диапазоном рабочих частот до 8,0 МГц (тактирование системы осуществляется несколькими способами: кварцевый резонатор, RC-генератор, внешний источник). В составе микросхемы 4 универсальные линии ввода/вывода.

В микросхеме реализована однократно программируемая память (antifuse). После программирования микросхема готова к работе при включении питания, времени на загрузку не требуется.

Номер ТУ

АЕНВ.431290.610ТУ

Тип корпуса

5400ВК015: МК 5123.28-1.01
5400ВК015А: 5102.28-1 К (QFN28)

Статус разработки

Опытные образцы
Ведётся серийное освоение

Температурный диапазон

от –60°С до +125°С

Отладочный комплект

В разработке

Характеристики

Особенности ядра:
• система команд 8051
• тактовая частота до 8,0 МГц
• машинный цикл 5 тактов
• выбор способа тактирования (кварцевый генератор, RC-генератор, внешний источник)
• контроллер прерываний

Память:
• внутренняя память программ 4 КБ ОППЗУ
• внутренняя память данных 256 Байт ОЗУ
• работа только с внутренней памятью программ

Периферия:
• интерфейс SPI
• интерфейс UART
• интерфейс I2C
• интерфейс JTAG (программирование)
• 4 универсальные линии ввода/вывода GPIO с индивидуальной настройкой направления
• два 24-разрядных таймера/счетчика
• сторожевой таймер
• модуль перевода системы в режим пониженного энергопотребления (SLEEP)
• регуляторы напряжения электропитания

Общие характеристики:
• напряжение питания 5,0 В ± 5%
• напряжение питания портов ввода/вывода GPIO от 2,5 В до 5,0 В
• динамический ток потребления не более 10 мА (на частоте 8 МГц)

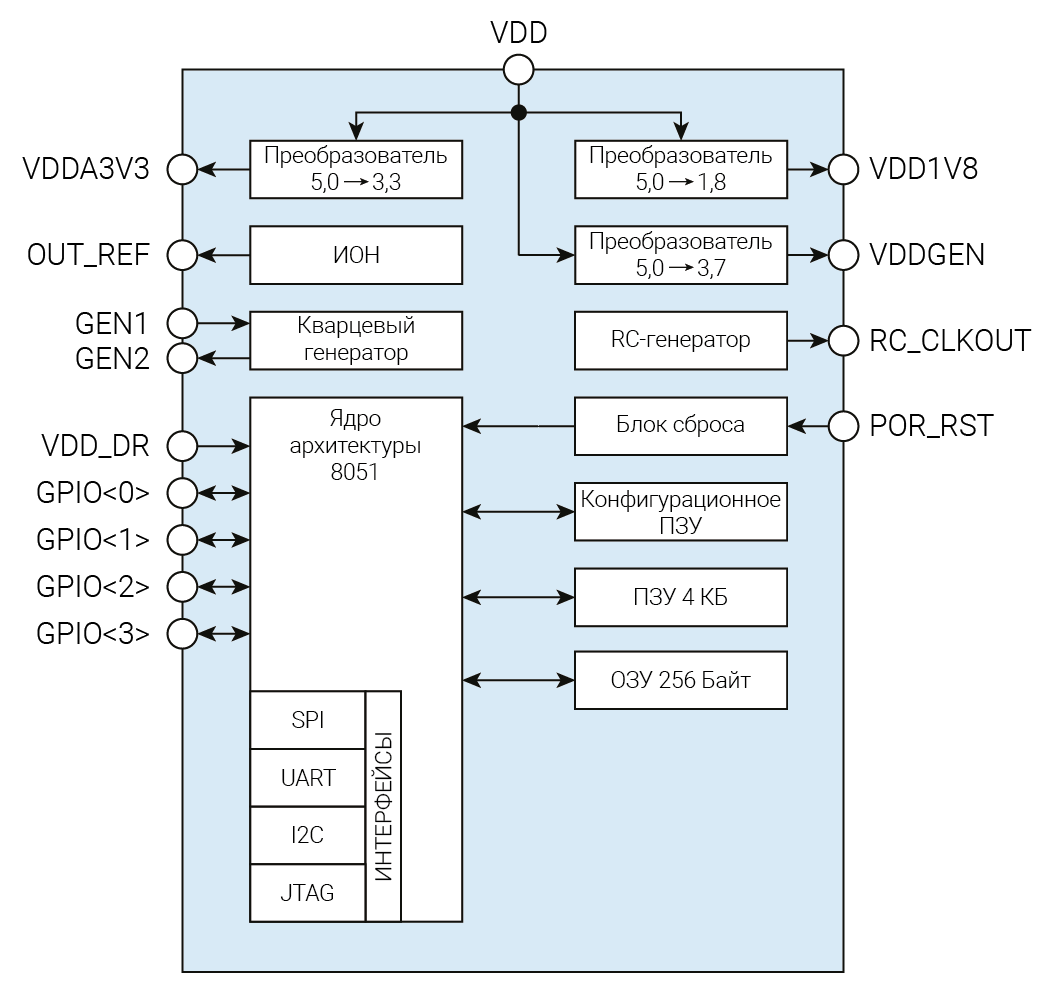

Структурная схема
