5400ТР105-003

5400ТР105-003

Сбоеустойчивый контроллер архитектуры 8051 с напряжением питания до 15 В и возможностью встроенного управления и конфигурирования аналого-цифровых блоков

Микросхема 5400ТР105-003 – малопотребляющий контроллер c архитектурой ядра 8051 для бортовых систем управления с диапазоном рабочих частот до 8,0 МГц (тактирование системы осуществляется тремя способами: внешний кварцевый резонатор, внутренний RC-генератор, ФАПЧ). В микросхеме реализовано 24 универсальных линии ввода/вывода. Напряжение питания микросхемы до 15 В. Встроенные аналоговые модули: 4-х канальный АЦП, ЦАП, RC-генератор, супервизор питания, источник опорного напряжения с масштабирующим ОУ, термодатчик, блок ФАПЧ, линейные регуляторы напряжения. Микросхема работает как в отладочном режиме с возможностью многократного перезаписывания конфигурационной последовательности, так и в основном режиме после записи информации в однократно программируемые ячейки постоянной памяти (antifuse). После программирования микросхема готова к работе при включении питания, времени на загрузку не требуется.

Номер ТУ

АЕНВ.431260.544ТУ
карта заказа КФЦС.431260.012-003Д16

Тип корпуса

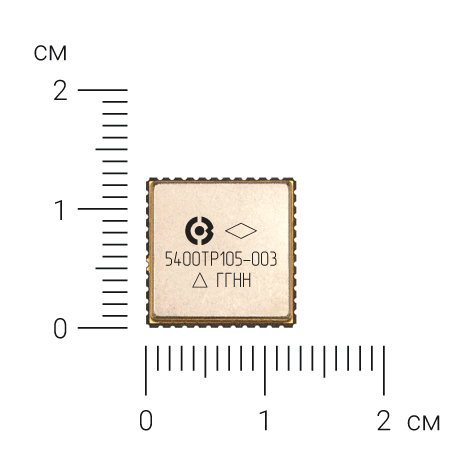

5142.48-А  (Скачать STEP-модель)

Перспективная разработка

Образцы – 4 квартал 2021 г.

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Особенности микроконтроллерного ядра:
− тактовая частота 8,0 МГц;
– машинный цикл 1 такт;
− интегрированное управление аналоговыми модулями (АЦП, ЦАП, термодатчик);
− возможность выбора тактирования (ФАПЧ, кварцевый генератор, RC-генератор);
− возможность настройки выходной частоты ФАПЧ;
− возможность программирования выходной частоты RC-генератора;
− возможность программирования коэффициента усиления масштабирующего ОУ;
– контроллер прерываний.

Память:
– внутренняя память программ 4 КБайта
– работа только с внутренней памятью программ
– внутренняя память данных 256 Байт

Периферия:
– 2 интерфейса SPI;
– интерфейс I2C;
− интерфейс JTAG;
− 2 универсальных последовательных асинхронных приемопередатчика UART с настраиваемой скоростью передачи;
− 24 универсальные линии ввода/вывода с индивидуальной настройкой направления;
− вывод с открытым стоком для интерфейса 1-Wire;
− два 16-разрядных таймер/счетчика с 8-разрядным программируемым предделителем;
− 24-разрядный счетчик;
− 1 сторожевой таймер;
− модуль перевода системы в режим пониженного энергопотребления (SLEEP).

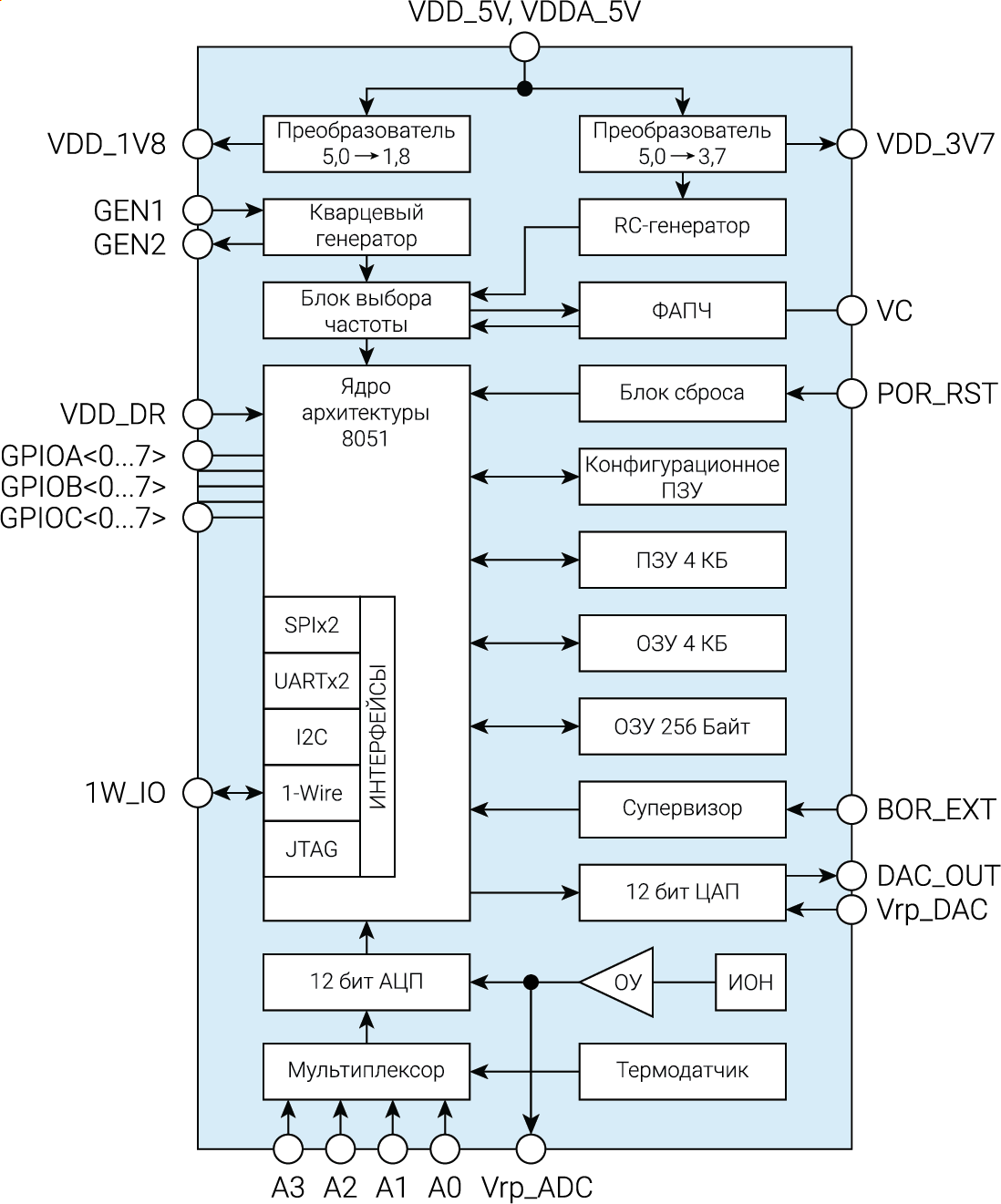

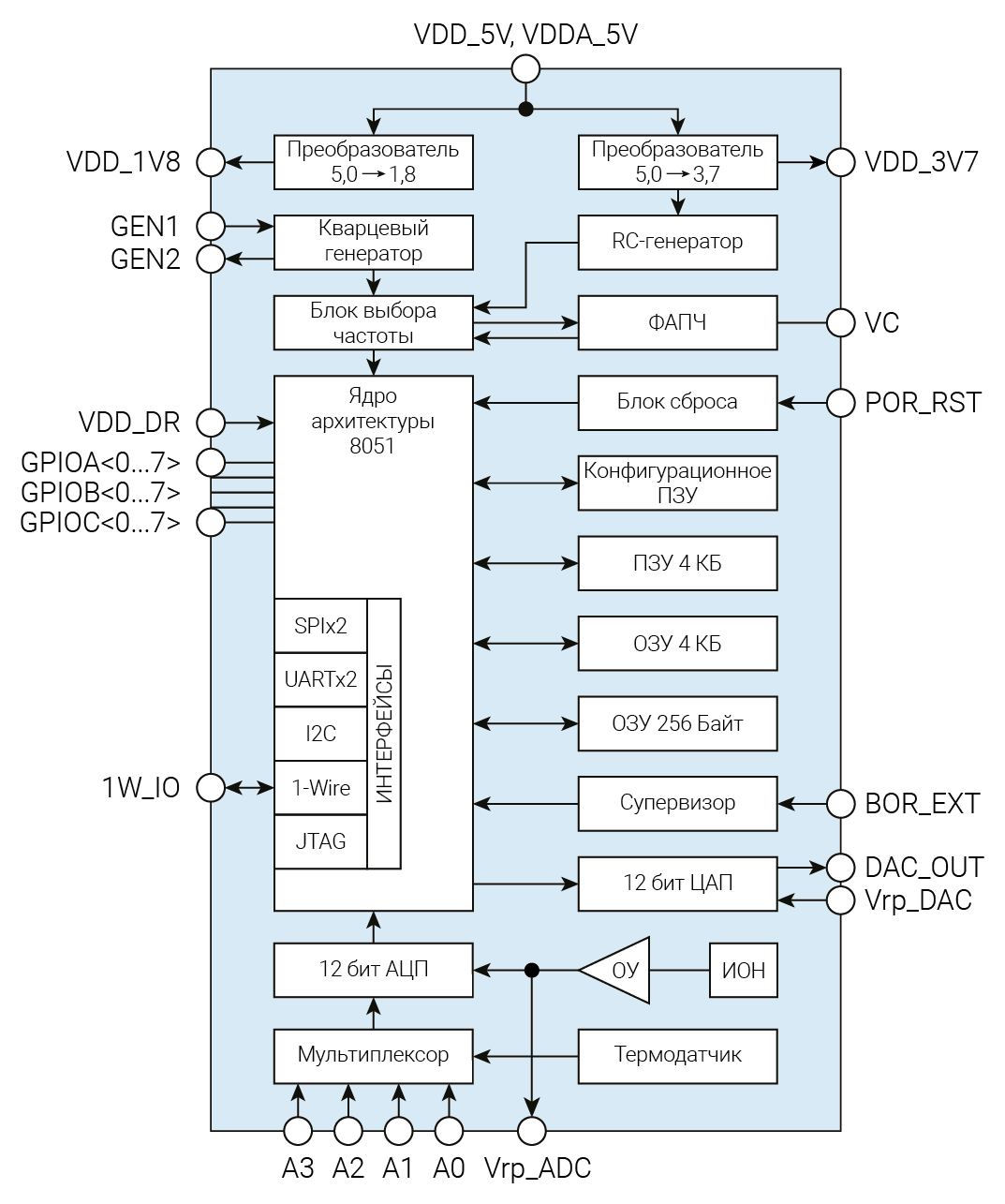

Структурная схема
