5400ВК025
Сбоеустойчивый 8-ми разрядный контроллер с линейным регулятором напряжения
Микросхема 5400ВК025 – контроллер с архитектурой ядра 8051 с диапазоном рабочих частот до 8,0 МГц. В микросхеме реализована возможность переключения способа тактирования: высокочастотный генератор (кварцевый генератор, RC-генератор, внешний источник) или низкочастотный генератор. В составе микросхемы 8 универсальных линий ввода/вывода. Отличительная особенность: возможность программирования 64 Байт ОППЗУ во время выполнения программы.
В микросхеме реализована однократно программируемая память (antifuse). После программирования микросхема готова к работе при включении питания, времени на загрузку не требуется.
АЕНВ.431290.610ТУ
5400ВК025: МК 5123.28-1.01
5400ВК025А: 5102.28-1 К (QFN28)
Опытные образцы
Ведётся серийное освоение
от –60°С до +125°С
В разработке
Характеристики
Особенности ядра:
• система команд 8051
• тактовая частота до 8,0 МГц
• машинный цикл 1 такт
• выбор способа тактирования (кварцевый генератор, RC-генератор, внешний источник)
• контроллер прерываний
Память:
• внутренняя память программ 4032 Байт ОППЗУ
• возможность программирования 64 Байт ОППЗУ во время выполнения программы
• внутренняяпамять данных 256 Байт ОЗУ
• работа только с внутренней памятью программ
Периферия:
• интерфейс UART
• интерфейс JTAG (программирование)
• 8 универсальных линий ввода/вывода GPIO с индивидуальной настройкой направления
• три 24-разрядных таймера/счетчика
• модуль перевода системы в режим пониженного энергопотребления (SLEEP)
• регуляторы напряжения электропитания
Общие характеристики:
• напряжение питания 5,0 В ± 5%
• напряжение питания от 8,0 В до 15 В при использовании встроенного регулятора напряжения
• напряжение питания портов ввода/вывода GPIO от 2,5 В до 5,0 В
• динамический ток потребления не более 10 мА (на частоте 8 МГц)

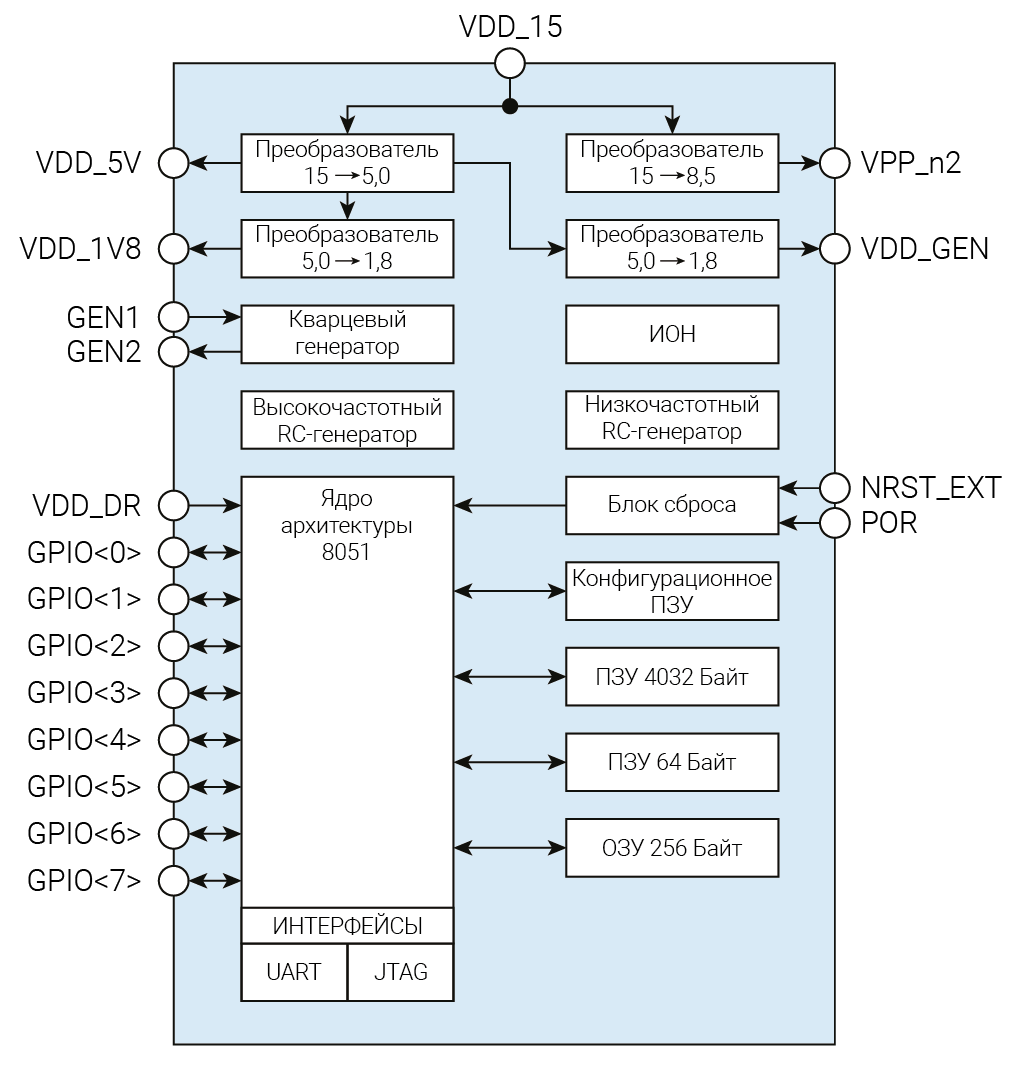

Структурная схема
