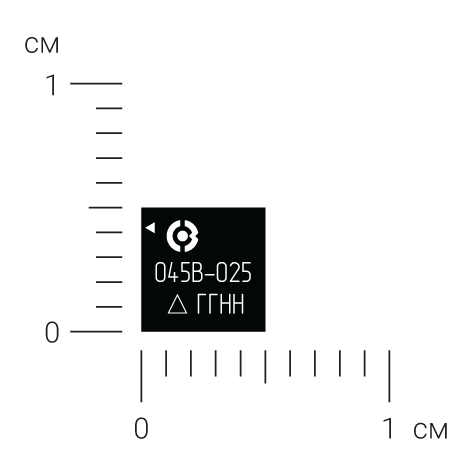

К5400ТР045В-025
2-х канальный 24-х разрядный дельта-сигма АЦП
Микросхема К5400ТР045В-025 – 2-х канальный 24-х разрядный дельта-сигма АЦП с последовательным интерфейсом выходных данных (формат: прямой код со смещением).
Выходные данные представлены КМОП логическими уровнями. В микросхеме реализован усилительный каскад с настраиваемым коэффициентом усиления 2; 4; 8; 16.
Возможно использование как встроенного, так и внешнего источника опорного напряжения, значение которого определяет максимальную амплитуду входного сигнала.
Микросхема К5400ТР045В-025 – функциональный аналог ADS1220 (Texas Instruments).
КФЦС.431000.001ТУ
спецификация КФЦС.431260.001.01СП
карта заказа КФЦС.431260.032.01-025Д16
Серийно освоена
Номер реестровой записи №10595530
от –45°С до +85°С
Характеристики
Разрядность 24 бит
2 канала преобразования
Частота дискретизации от 16 Выб/с до 1 кВыб/с
Интегральная нелинейность 10 ppm
Напряжение смещения 350/Gain мкВ
Соотношение сигнал/шум SNDR 100 дБ
Коэффициент подавления:
• синфазного сигнала CMRR 106 дБ
• стабильности питания PSRR 70 дБ
Размах полной шкалы от 1,0 В до 5,0 В
Напряжение питания ядра 5,0 В ± 5%
Напряжение питания периферийной части от 2,5 В до 5,0 В
Ток потребления 1,4 мА

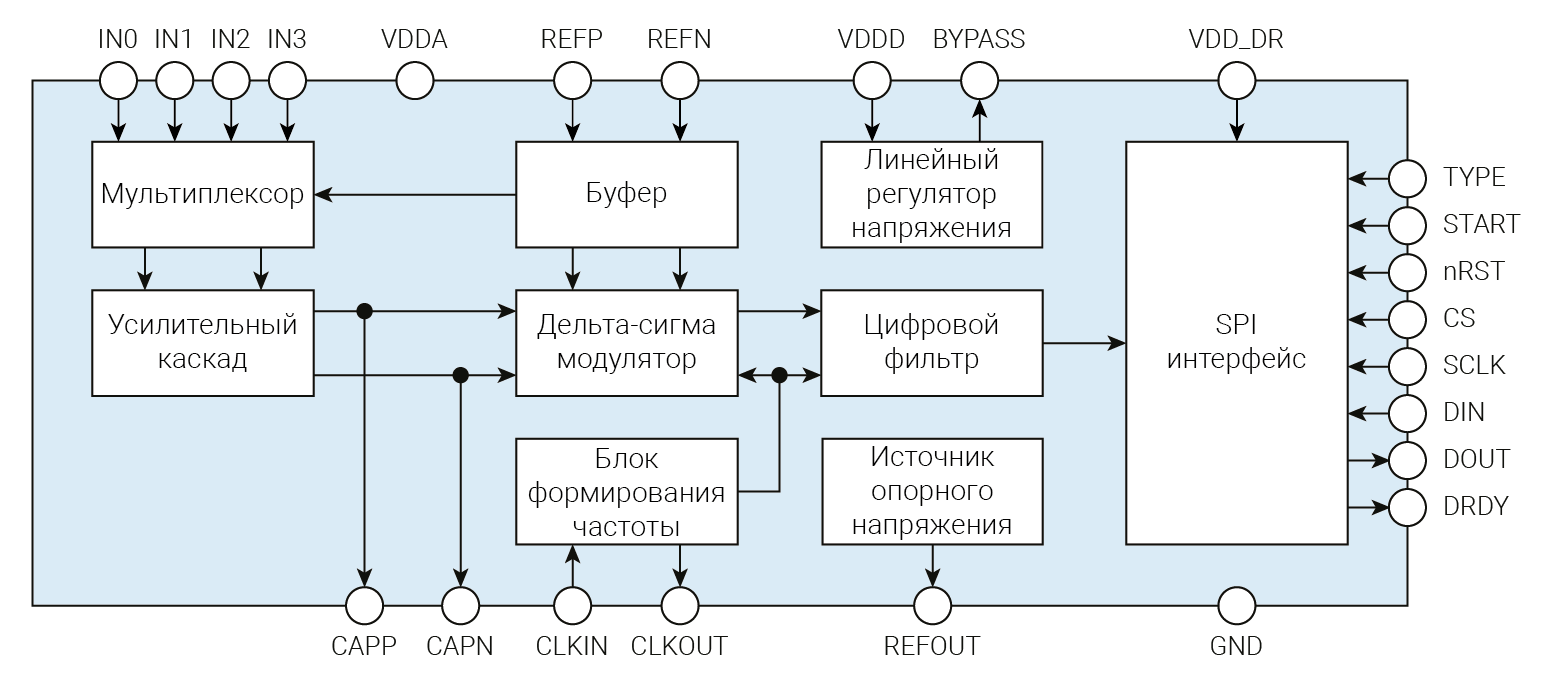

Структурная схема
В помощь разработчику
Для ускорения начала работы с микросхемой разработан скетч для аппаратно-программной платформы Arduino. В скетче реализованы все команды управления АЦП: возможно считывание данных преобразования, запись и чтение данных конфигурационного регистра, сброс микросхемы до значений по умолчанию.
