К5400ТР045В-049

К5400ТР045В-049

18-ти разрядный 200 кВыб/с АЦП последовательного приближения

Микросхема К5400ТР045В-049 – 18-ти разрядный АЦП последовательного приближения с последовательным интерфейсом выходных данных (формат: прямой код со смещением). Выходные данные представлены КМОП логическими уровнями. Возможно использование только внешнего источника опорного напряжения, значение которого определяет максимальную амплитуду входного сигнала. В микросхеме реализован режим низкого энергопотребления.

Микросхема К5400ТР045В-049 – функциональный аналог ADS8910 (ф. Texas Instruments).

Номер ТУ

КФЦС.431000.001ТУ,
КФЦС.431260.001.01СП,
карта заказа КФЦС.431260.003.01-049Д16

Тип корпуса
Статус разработки

Опытные образцы
Подача заявки в Перечень ГИСП – 2 кв. 2025 г.

Температурный диапазон

от –60°С до +125°С

Характеристики

Разрядность 18 бит
Частота дискретизации 200 кВыб/с
Диапазон опорного напряжения от 2,5 В до VDDA
Интегральная нелинейность 3,0 МЗР
Дифференциальная нелинейность 0,5 МЗР
Напряжение питания 5,0 В
Ток потребления 9,0 мА

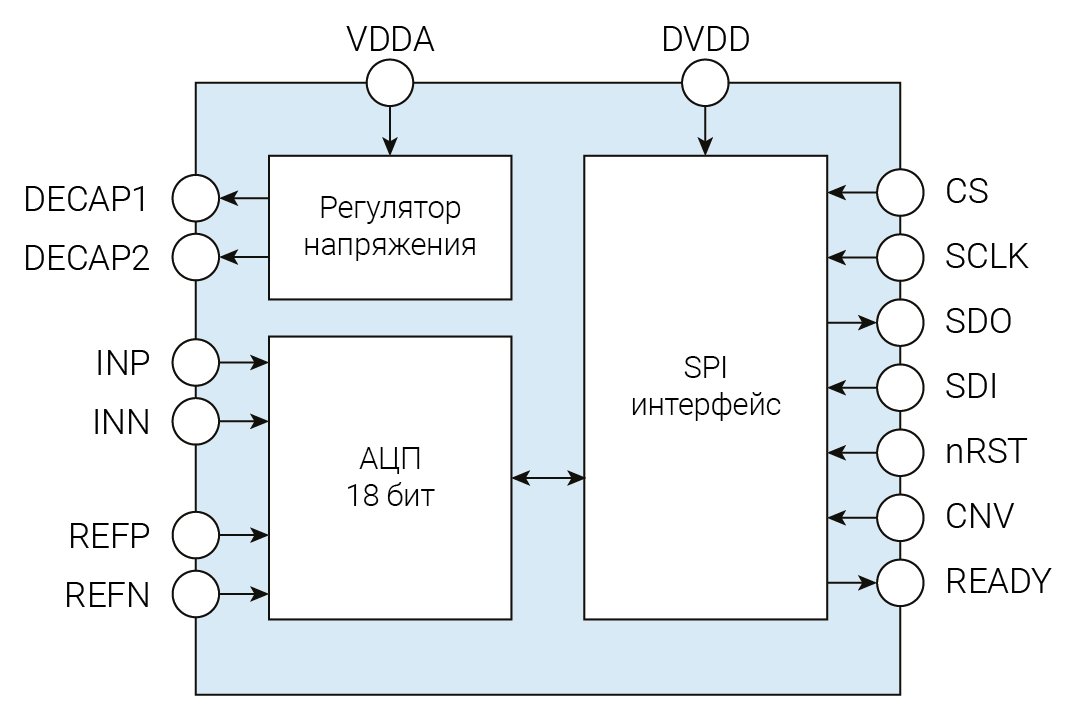

Структурная схема
