К5400ТР045В-036

К5400ТР045В-036

8-ми канальный 16-ти разрядный 100 кВыб/с АЦП последовательного приближения с перераспределением заряда

Микросхема К5400ТР045В-036 – 8-ми канальный 16-ти разрядный АЦП последовательного приближения с перераспределением заряда. Мультиплексор может использоваться в качестве 8-ми канального для униполярного входного сигнала или 4-х канального для полностью дифференциального входного сигнала. Возможно использование как встроенного, так и внешнего генератора тактового сигнала и источника опорного напряжения.

Микросхема К5400ТР045В-036 – функциональный аналог AD7689 (ф. Analog Devices).

Номер ТУ

КФЦС.431000.001ТУ,
КФЦС.431260.001.01СП,
карта заказа КФЦС.431260.003.01-036Д16

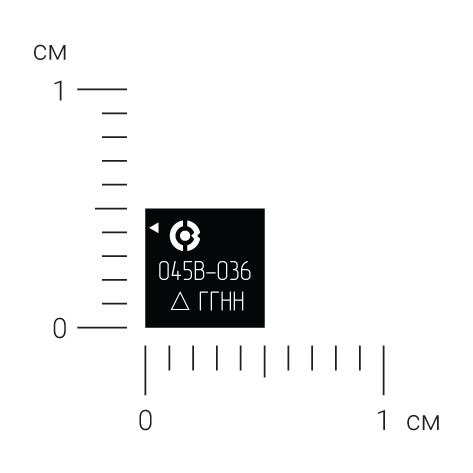

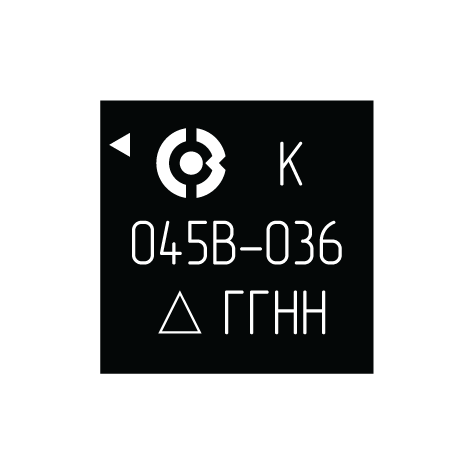

Тип корпуса
Статус разработки

Опытные образцы 2 – 3 кв. 2025 г.
Подача заявки в Перечень ГИСП – 3 кв. 2025 г.

Температурный диапазон

от –60°С до +125°С

Характеристики

Разрядность 16 бит
Встроенный мультиплексор:
•  8 каналов для однополярного сигнала
•  4 канала для дифференциального сигнала
Интегральная нелинейность не более 10 МЗР
Дифференциальная нелинейность не более 4,0 МЗР
Частота дискретизации 100 кВыб/с
Диапазон входных аналоговых напряжений от 0 до 2,5 B
КМОП цифровой выход данных
Последовательный интерфейс
Встроенный опорный уровень
Встроенный генератор тактового сигнала
Напряжение питания 5,0 В ± 5%
Ток потребления 2,5 мА

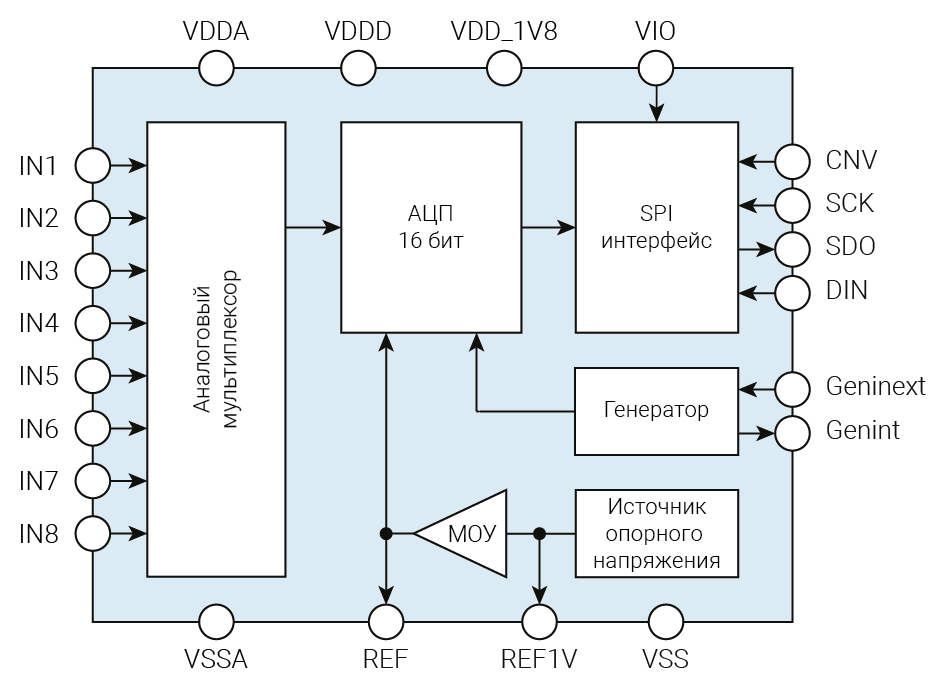

Структурная схема
