К5400ТР045В-022

К5400ТР045В-022

16-ти разрядный R-2R ЦАП с последовательным интерфейсом входных данных

Микросхема К5400ТР045В-022 – 16-ти разрядный ЦАП с последовательным интерфейсом входных данных на основе 3-х сегментной резистивной матрицы. Для преобразования токового выхода ЦАП в напряжение необходимо подключение внешних ОУ. Диапазон выходного напряжения ЦАП определяется схемой включения и внешним опорным уровнем.

Микросхема К5400ТР045В-022 – функциональный аналог AD5543 (ф. Analog Devices).

Номер ТУ

КФЦС.431000.001ТУ,
КФЦС.431260.001.01СП,
карта заказа КФЦС.431260.003.01-022Д16

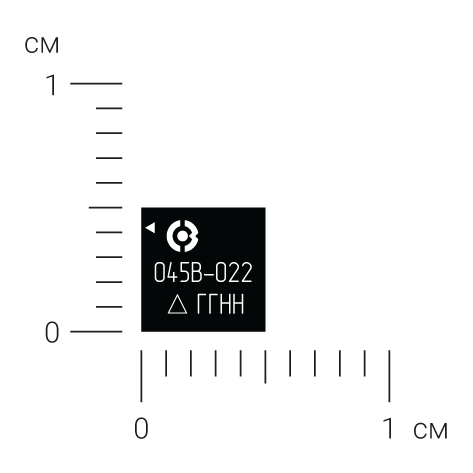

Тип корпуса
Статус разработки

Серийно освоена
Подача заявки в Перечень ГИСП – 2 кв. 2025 г.

Температурный диапазон

от –60°С до +125°С

Характеристики

16 разрядов;
Напряжения питания 5,0 В±5%;
Напряжение питания периферийной части от 1,8 В до 5,0 В;
Время установления выходного напряжения определяется внешними ОУ
Диапазон выходного напряжения:
   от –2xVREF до 0 В;
   от –VREF до +VREF.
DNL (типовое) 0,6 M3P;
INL (не более) 14 M3P;
Последовательный интерфейс входных данных.

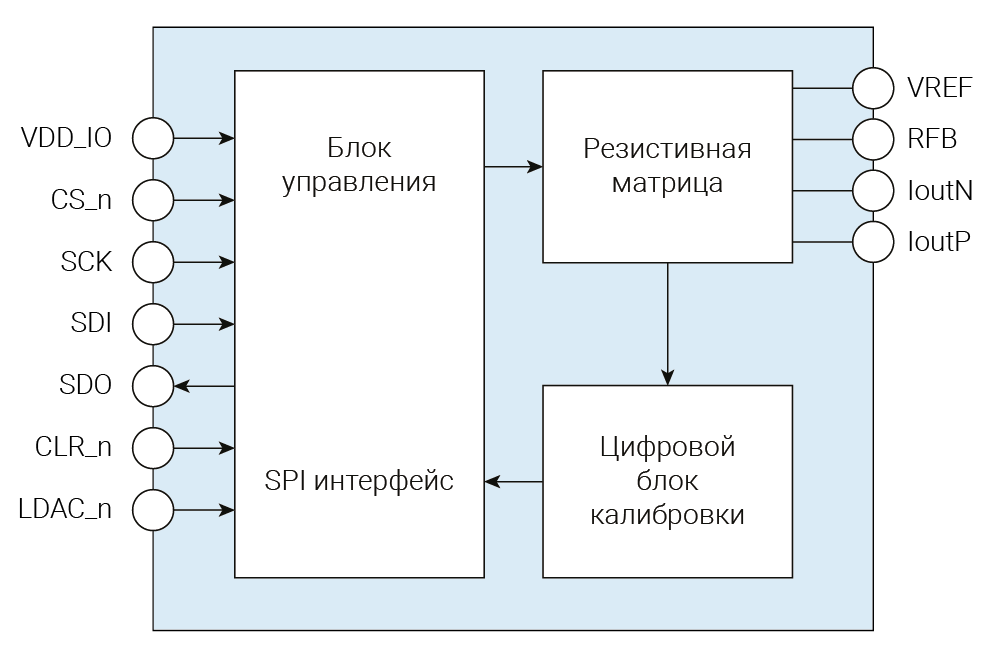

Структурная схема
