К5400ТР045В-058

К5400ТР045В-058

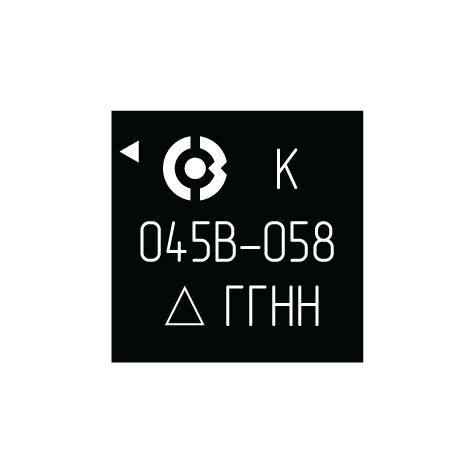

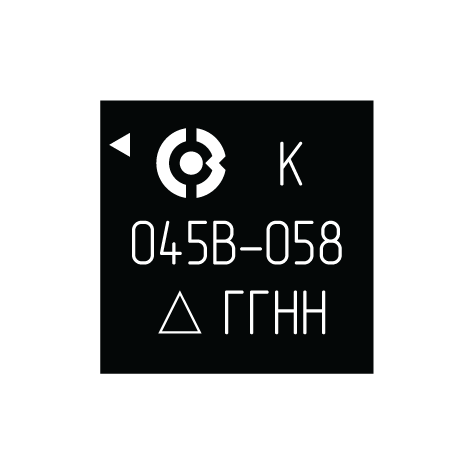

HART-модем

Микросхема К5400ТР045В-058 реализует физический уровень HART протокола и предназначена для использования в токовой петле. Микросхема обеспечивает фильтрацию входного сигнала, детектирование несущей, демодуляцию, модуляцию и формирование выходного сигнала.
Дополнительно в микросхеме реализован 17 -ти разрядный дельта-сигма ЦАП без выходного каскада. Для формирования HART сигнала используется частотная манипуляция (FSK) со скоростью 1200 бит/с. Возможна реализация полудуплексного режима работы протокола.

Микросхема К5400ТР045В-058 – функциональный аналог NCN5193 (ф. ON Semiconductor).

Номер ТУ

КФЦС.431000.001ТУ,
КФЦС.431260.001.01СП,
карта заказа КФЦС.431260.003.01-058Д16

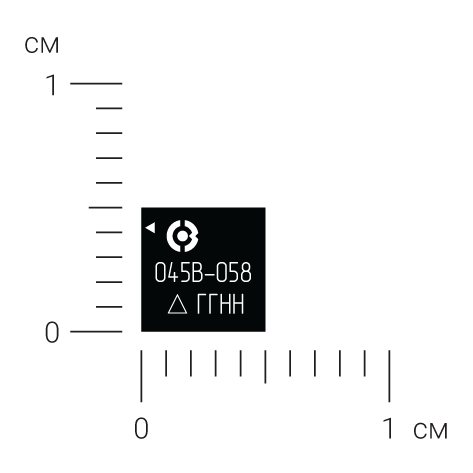

Тип корпуса
Статус разработки

Опытные образцы – 3 кв. 2025 г.
Подача заявки в Перечень ГИСП – 4 кв. 2025 г.

Температурный диапазон

от –60°С до +100°С

Характеристики

Частотная манипуляция 1200 бит/с (FSK)
Протокол модемной связи Bell 202:
    «1»– 1200 Гц
    «0» – 2200 Гц
Полосовой фильтр входного сигнала
Тактирование от внешнего кварцевого резонатора 460,8 кГц; 920 кГц; 1,84 МГц; 3,68 МГц
Последовательный (SPI) интерфейс
17-ти разрядный дельта-сигма ЦАП
Диапазон напряжения питания от 3,3 В до 5,0 В

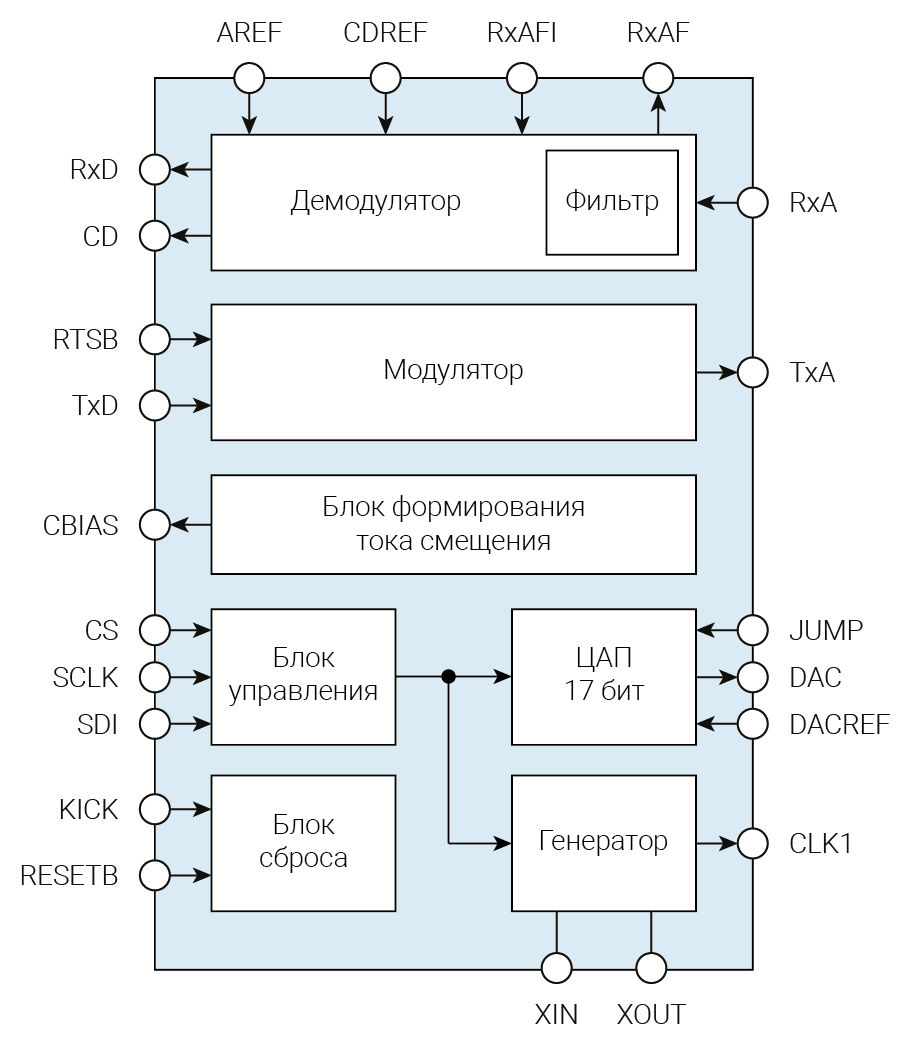

Структурная схема
