К5306НТ04П / К5306НТ04У / К5306НТ04Т
Интегральный цифровой датчик температуры с 1-Wire интерфейсом управления промышленного применения
Интегральный температурный датчик К5306НТ04П/К5306НТ04У/К5306НТ04Т предназначен для преобразования значения температуры в цифровой код. Взаимодействие с микросхемой осуществляется по 1-Wire интерфейсу.
Каждая микросхема имеет уникальный 64-х разрядный серийный номер для применения нескольких микросхем на одной линии.
Микросхема К5306НТ04П – pin-to-pin совместимый аналог DS18B20 (Maxim Integrated).
Микросхема К5306НТ04Т – pin-to-pin совместимый аналог DS18B20U (Maxim Integrated).
КФЦС.431000.001ТУ,
спецификация КФЦС.431320.010.01СП

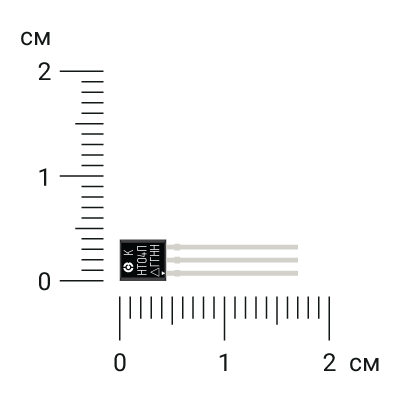

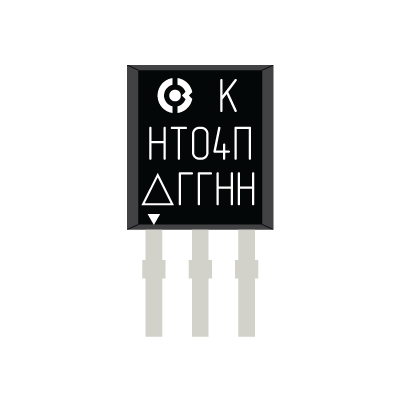

5306НТ04П: 1112.3-A K (TO-92)

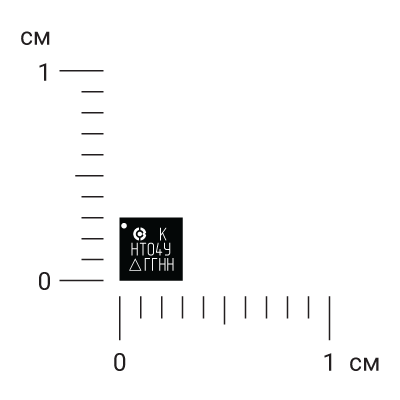

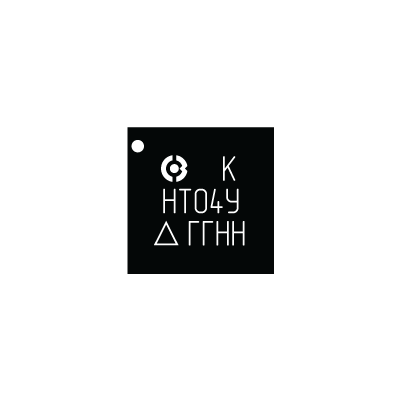

5306НТ04У: 5241.8-1НЗ К (mDFN8)

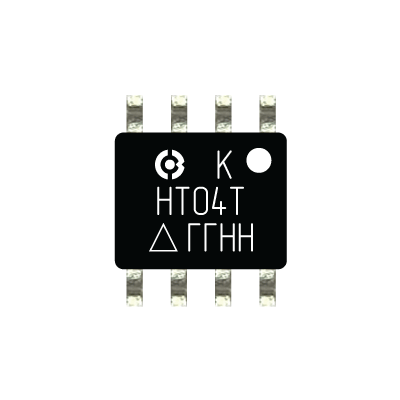

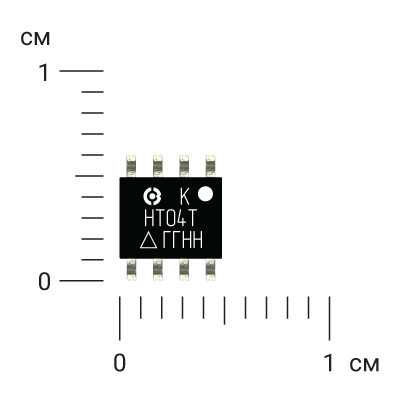

5306НТ04Т: 4303.8-DНЗ К (SOIC-8)
Опытные образцы
от –45°С до +85°С
Характеристики
Точность измерения температуры 0,5°С
1-Wire интерфейс управления
Уникальный 64-х разрядный адрес
Время преобразования 200 мс
Диапазон напряжения питания от 3,3 В до 5,0 В
Ток потребления
• 0,15 мА при VDD = 3,3 В
• 0,18 мА при VDD = 5,0 В

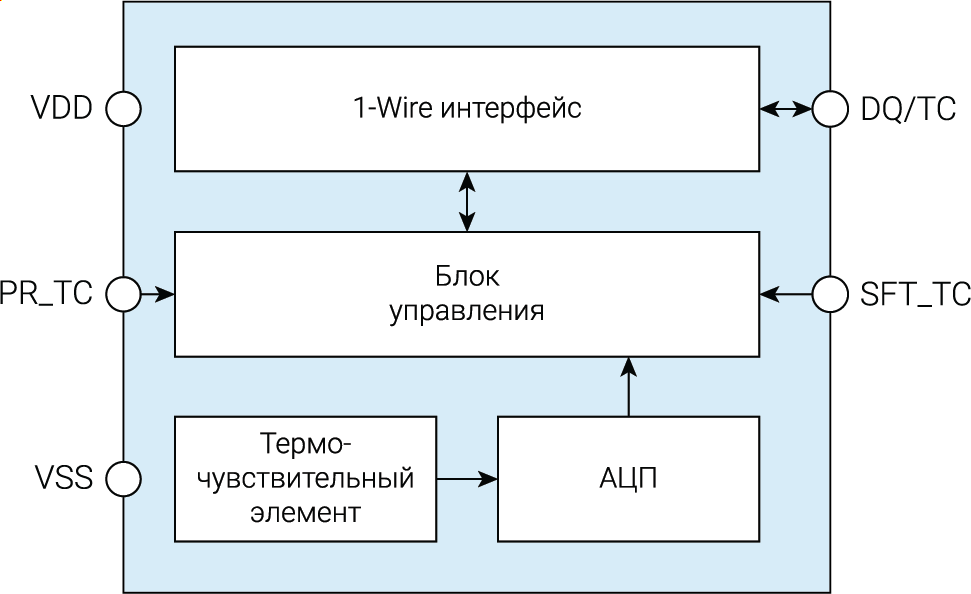

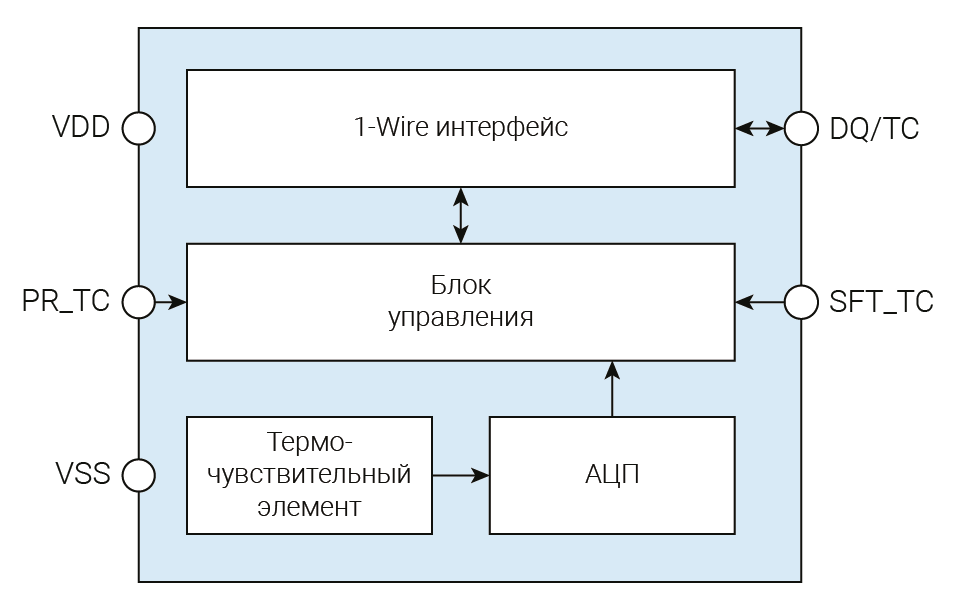

Структурная схема
