К5306НТ04ВУ / К5306НТ04ВТ
Интегральный цифровой датчик температуры c I2C интерфейсом управления и функцией компаратора промышленного применения
Интегральный температурный датчик К5306НТ04ВУ/К5306НТ04ВТ предназначен для преобразования значения температуры в цифровой код. Взаимодействие с микросхемой осуществляется по I2C интерфейсу.
В микросхеме реализовано 3 адресных вывода, возможно применение до 8 микросхем на линии.
Дополнительно в микросхеме реализован температурный компаратор.
Программирование значения температурных порогов срабатывания (TH и TL) и полярности (POL) осуществляется пользователем. Тип выхода компаратора – открытый сток.
Микросхема К5306НТ04ВТ – pin-to-pin совместимый аналог ADT75 (Analog Devices).
КФЦС.431000.001ТУ,
спецификация КФЦС.431320.010.01СП

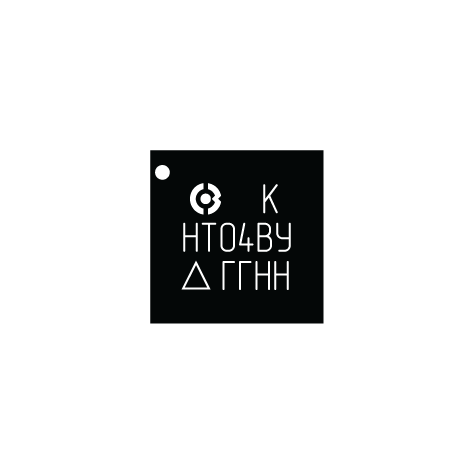

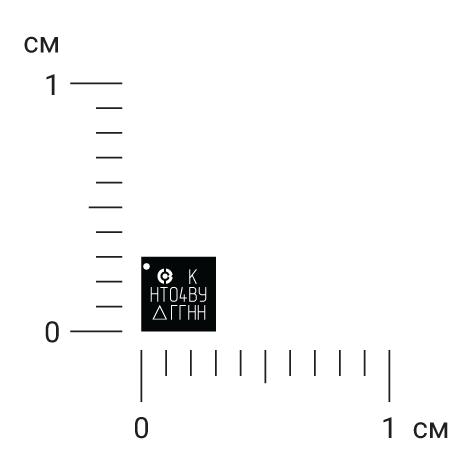

К5306НТ04ВУ:5241.8-1НЗ К (mDFN8)

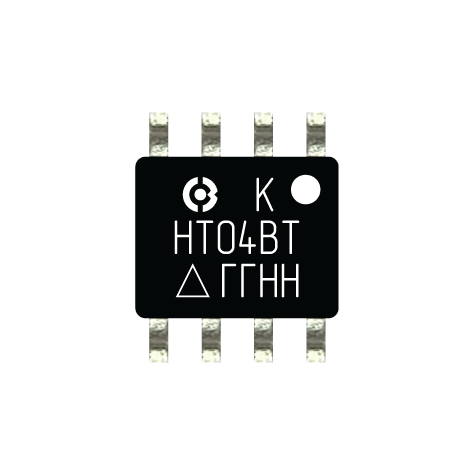

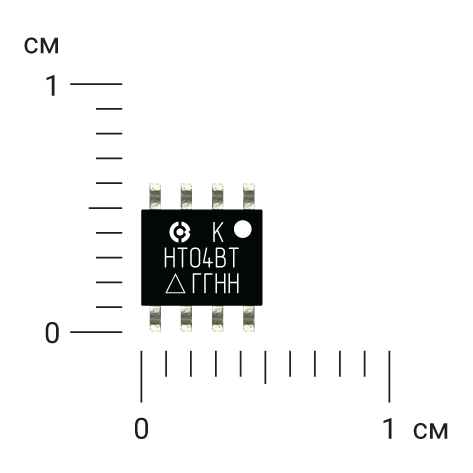

К5306НТ04ВТ: 4303.8-DНЗ К (SOIC-8)
Опытные образцы
от –45°С до +85°С
Характеристики
Точность измерения температуры 0,5°С
I2C интерфейс управления
3 адресных вывода
Время преобразования 200 мс
Диапазон напряжения питания от 3,3 В до 5,0 В
Ток потребления 150 мкА

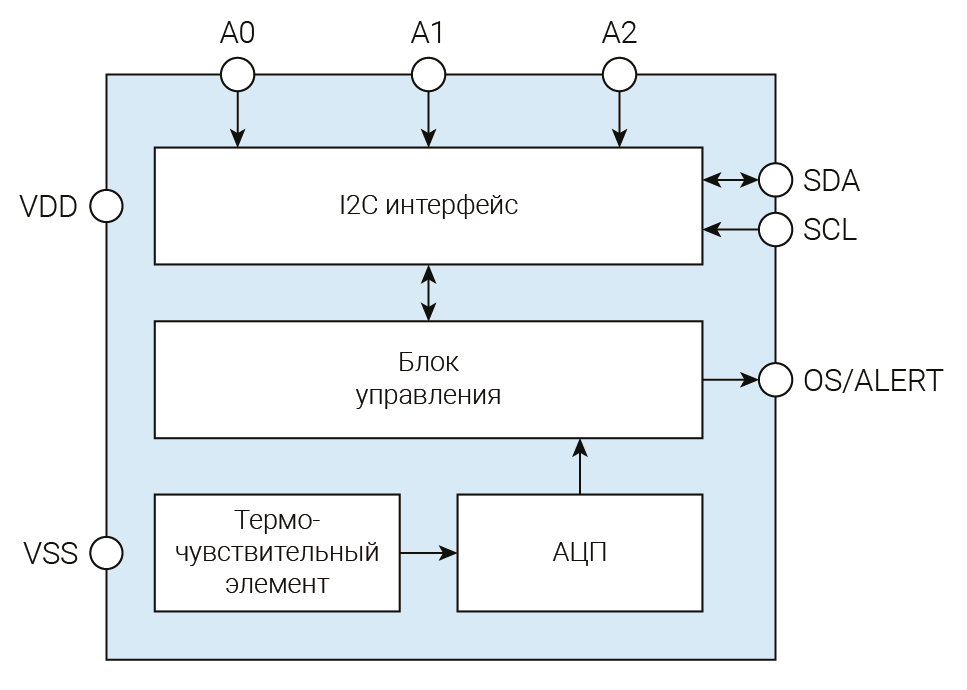

Структурная схема
