5306НТ015В(С,Е,Н)
5306НТ015В(С,Е,Н)
Интегральный цифровой датчик температуры с однопроводным/последовательным интерфейсом

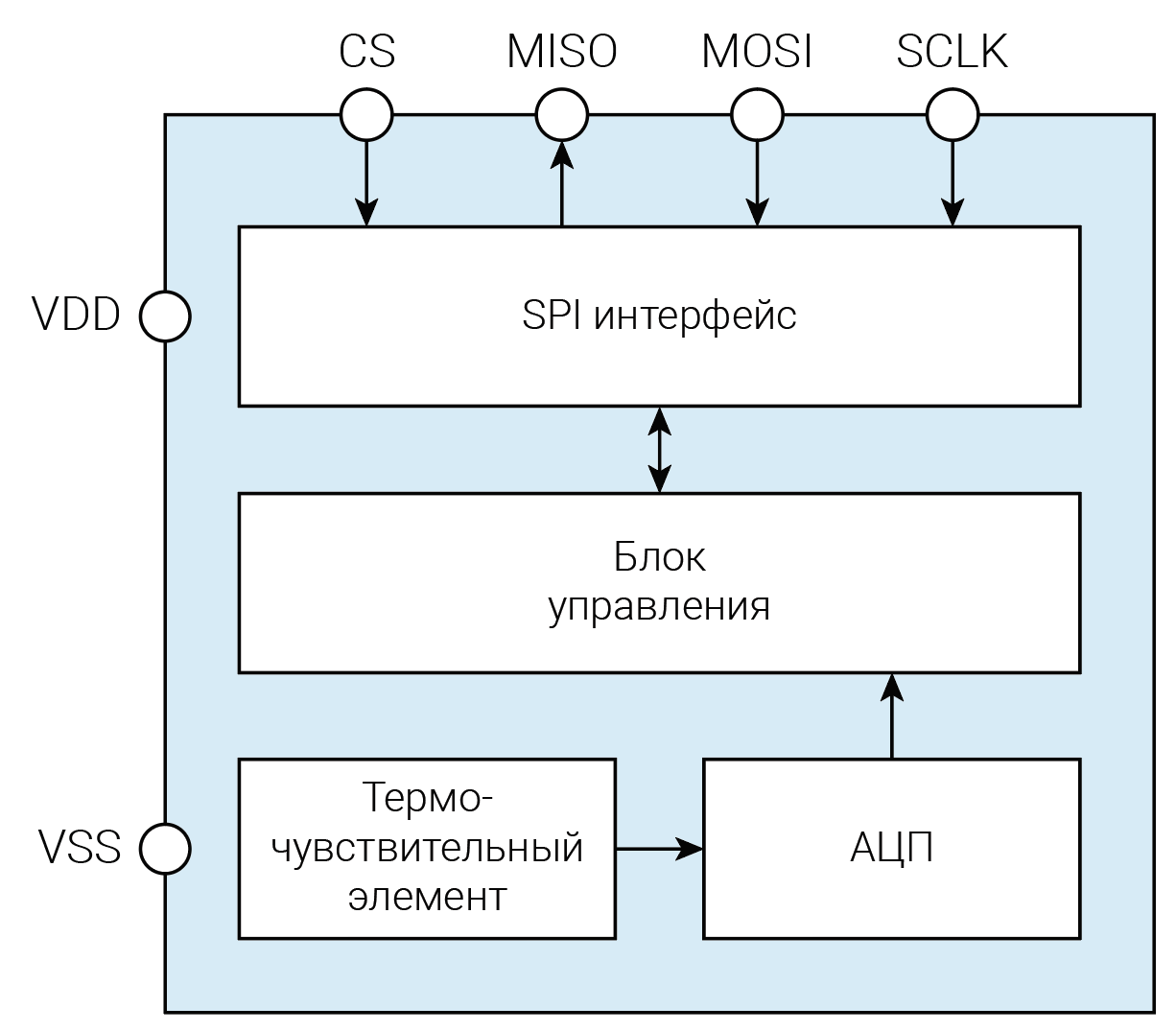

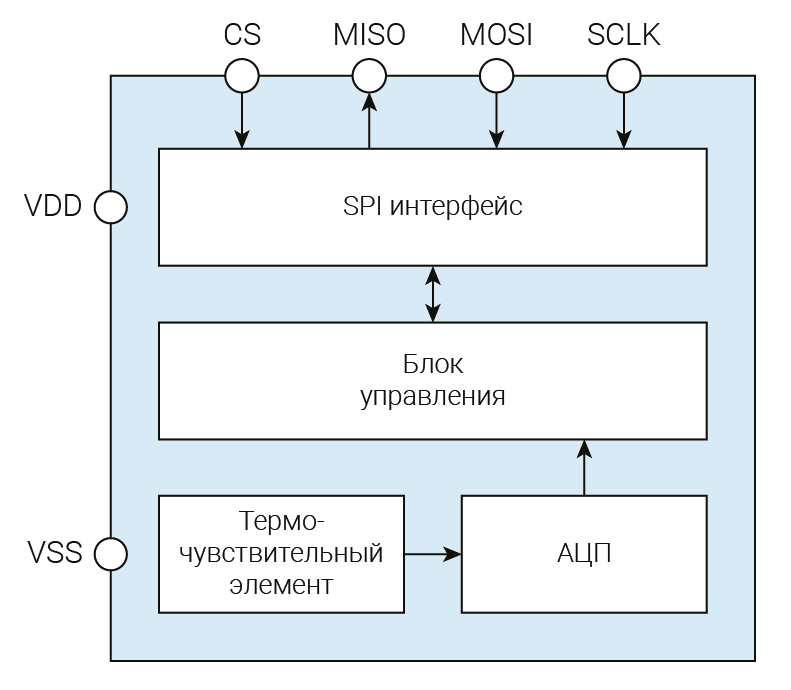

Интегральный температурный датчик 5306НТ015В(С,Е,Н) предназначен для преобразования температуры в 16-ти разрядный цифровой код (5 старших разрядов знаковые). Взаимодействие управляющего микроконтроллера с микросхемой 5306НТ015В(С) осуществляется по однопроводному (1-Wire) интерфейсу; с микросхемой 5306НТ015Е(Н) – по последовательному (SPI) интерфейсу. Интерфейс микросхемы и напряжение питания выбирается при заказе. В микросхеме реализован режим работы с низким энергопотреблением (режим «Shutdown»). Каждая микросхема (5306НТ015В и 5306НТ015С) имеет уникальный 64-х разрядный адрес, что обеспечивает возможность применения нескольких микросхем на одной линии.
Температурная ошибка в диапазоне от –10°С до +60°С не более 2,0°С.
Температурная ошибка в диапазоне от –60°С до +125°С не более 3,0°С.
Микросхемы 5306НТ015В и 5306НТ015С – функциональный аналог DS18B20 (ф. Maxim Integrated).
АЕНВ.431320.279ТУ

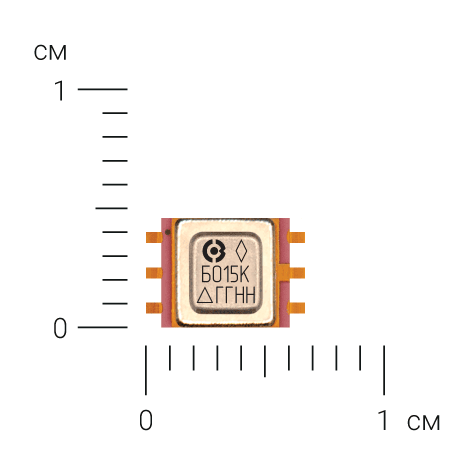

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы
Серийно освоена
Включена в Перечень ЭКБ
от –60°С до +125°С
Характеристики
Напряжение питания:
• 3,3 В ± 5% (5306НТ015В/5306НТ015Е)
• 5,0 В ± 10% (5306НТ015С/5306НТ015Н)
Температурная ошибка:
• в диапазоне от –10°С до +60°С не более 2,0°С
• в диапазоне от –60°С до +125°С не более 3,0°С
Ток потребления:
• в активном режиме 5,0 мА
• в режиме «Shutdown» 1,2 мА
Время преобразования 2,0 с
Информация для заказа
Наименование | Описание |
---|---|
5306НТ015В | Микросхема с 1-проводным (1-Wire) интерфейсом и напряжением питания 3,3 В |
5306НТ015С | Микросхема с 1-проводным (1-Wire) интерфейсом и напряжением питания 5,0 В |
5306НТ015Е | Микросхема с последовательным (SPI) интерфейсом и напряжением питания 3,3 В |
5306НТ015Н | Микросхема с последовательным (SPI) интерфейсом и напряжением питания 5,0 В |
