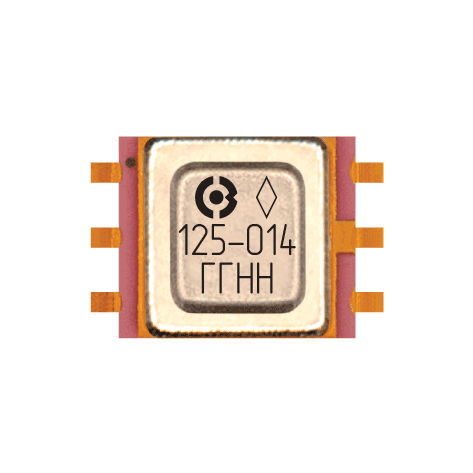

5400ТР125-014

5400ТР125-014

Интегральный цифровой датчик температуры с I2C интерфейсом

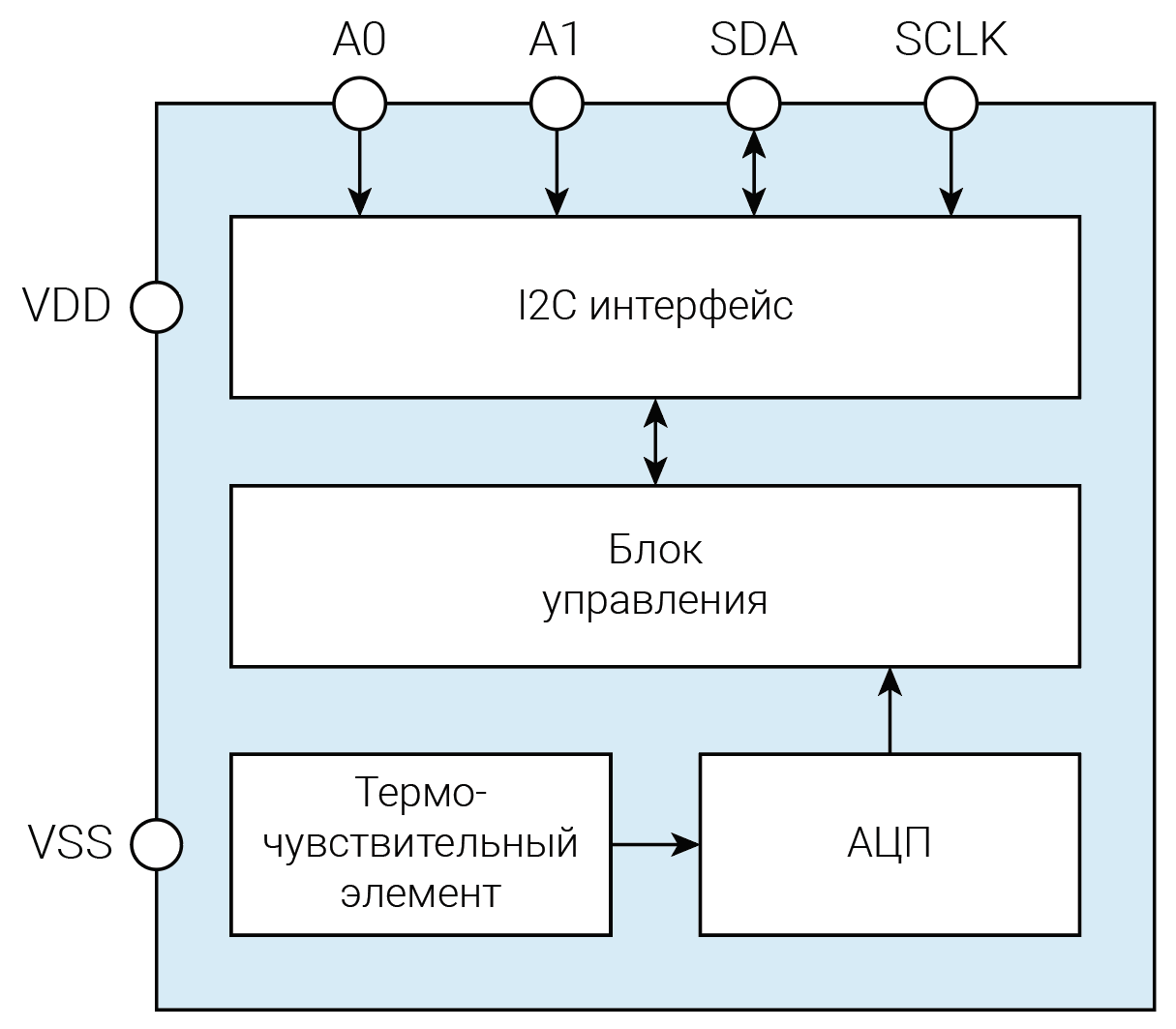

Интегральный температурный датчик 5400ТР125-014 предназначен для преобразования температуры в 16-разрядный цифровой код (5 старших разрядов знаковые). Взаимодействие с микросхемой осуществляется через 2-х проводной интерфейс I2C – низкоскоростной двунаправленный последовательный протокол обмена данными (SDA – сигнальный провод, SCK – тактовый сигнал). В микросхеме реализован режим работы с низким энергопотреблением («shutdown»). Микросхема содержит 2 внешних вывода для доопределения адреса, возможно применение 8 микросхем на одной линии.

Номер ТУ

АЕНВ.431260.659ТУ
карта заказа КФЦС.431260.015-014Д16

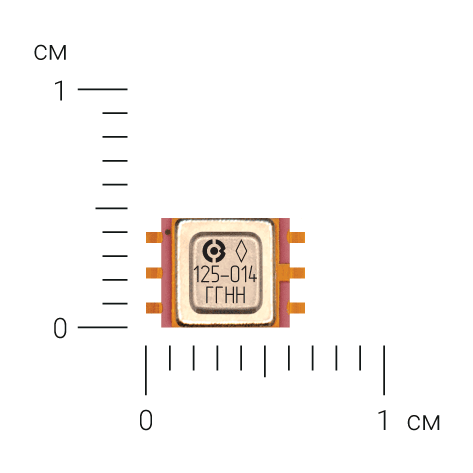

Тип корпуса

5221.6-1  (Скачать STEP-модель)

Перспективная разработка

Образцы – 3 квартал 2021 г.

Температурный диапазон

от –60°С до +125°С

Стойкость к СВВФ

Характеристики

Диапазон напряжения питания от 3,0 В до 5,5 В;
Ток потребления:
– в активном режиме не более 3,0 мА;
– в режиме «shutdown» не более 0,2 мА.
Температурная ошибка:
– в диапазоне от –10°С до +60°С не более ±1°С;
– в диапазоне от –60°С до +125°С не более ±3°С.
Время преобразования не более 700 мс.
