5400ТР125-015

5400ТР125-015

Термостат / Цифровой датчик температуры

Микросхема может быть настроена на один из двух вариантов работы: температурный датчик – преобразование значения температуры в 16-ти разрядный цифровой код и выдача данных через 1 - Wire интерфейс; термостат – выход микросхемы переключается в зависимости от порогов срабатывания TH и TL, тип выхода (TC) – открытый сток.

Микросхема является функциональным аналогом DS1621 (ф. Maxim Integrated)

Номер ТУ

АЕНВ.431260.659ТУ
карта заказа КФЦС.431260.015-015Д16

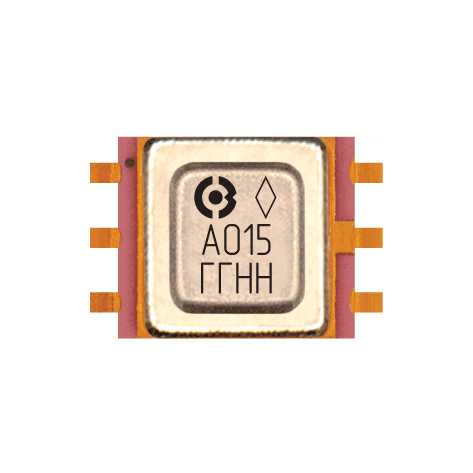

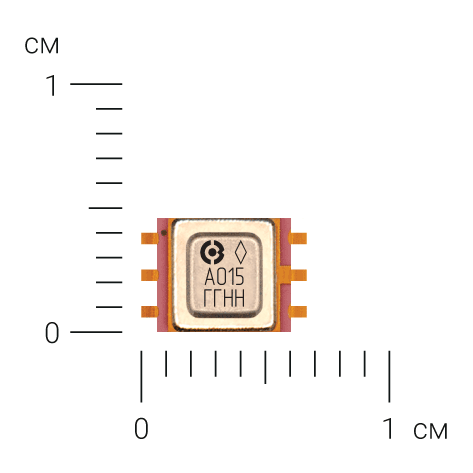

Тип корпуса

5221.6-1
Скачать STEP-модель
Скачать Gerber-файлы

Статус разработки

Перспективная разработка

Температурный диапазон

от –60°С до +125°С

Характеристики

Точность измерения температуры:
– в диапазоне от –10°С до +60°С не более ±2°С;
– в диапазоне от –60°С до +125°С не более ±3°С.
Время преобразования 600-800 мс;
Тип выхода термостата (TC) – открытый сток;
Напряжение питания 3,0 В–5,5 В;
Ток потребления в активном режиме 1,6 мА;
Ток потребления в режиме пониженного энергопотребления «Shutdown» 0,1 мА;
Интерфейс 1-Wire.

Структурная схема
