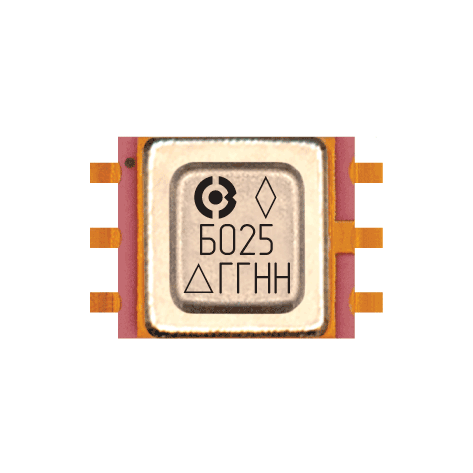

Интегральный аналоговый датчик температуры

Интегральный температурный датчик 5306НТ025 предназначен для выдачи напряжения пропорционального абсолютному значению температуры окружающей среды с высокой точностью без необходимости внешней калибровки. Диапазон выходного напряжения от 0,2 В до 4,8 В, что пропорционально соответствует изменению температуры от –60°C до +125°C.

Микросхема является функциональным аналогом AD22100S (ф. Analog Devices).

Номер ТУ

АЕНВ.431320.739ТУ

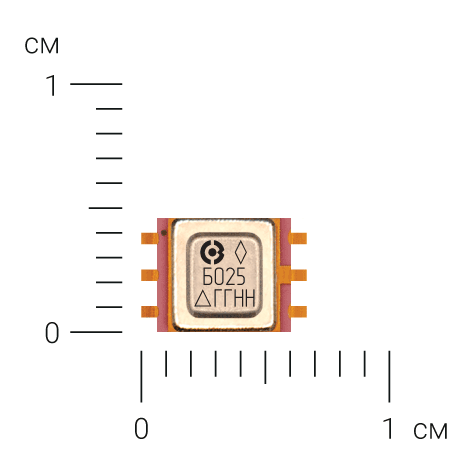

Тип корпуса
Статус разработки

Серийно освоена
Включена в Перечень ЭКБ

Температурный диапазон

от –60°С до +125°С

Характеристики

Напряжение питания 5,0 В ± 10%;
Ток потребления не более 5,0 мА;
Диапазон выходного напряжения не менее 0,2 В, не более 4,8 В;
Коэффициент преобразования 22,5 мВ/°С;
Точность измерения температуры:
в диапазоне от –60°С до –10°С не более 5,0°С;
в диапазоне от –10°С до +60°С не более 3,0°С;
в диапазоне от +60°С до +125°С не более 5,0°С.

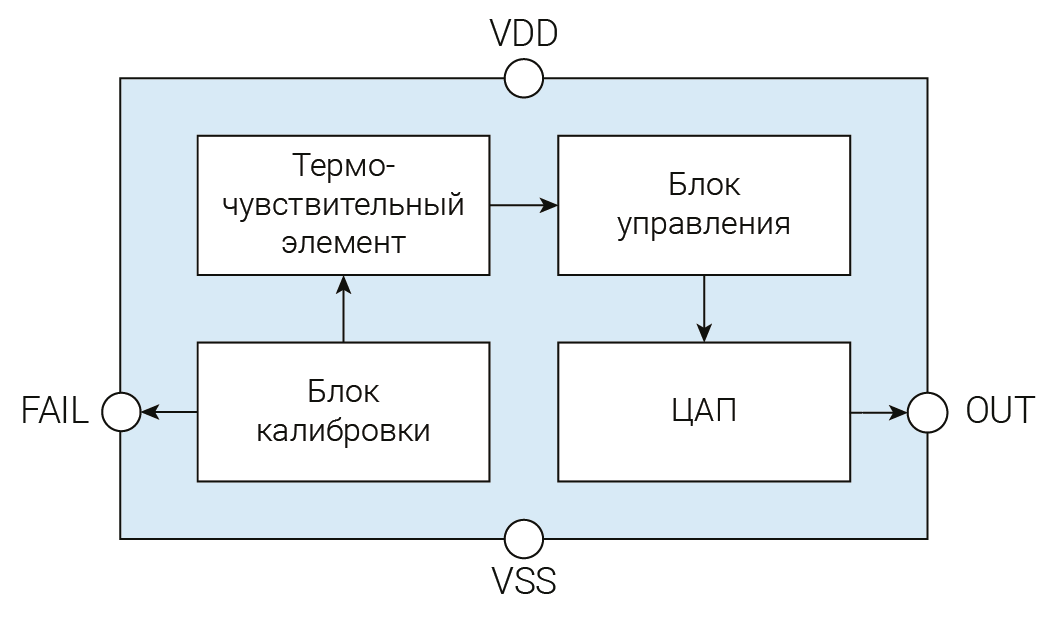

Структурная схема
