К5306НТ034/ К5306НТ035/ К5306НТ035А

Интегральный цифровой датчик температуры с I2C интерфейсом управления промышленного применения

Интегральный температурный датчик К5306НТ034 / К5306НТ035 / К5306НТ035А предназначен для преобразования значения температуры в цифровой код. Взаимодействие управляющего микроконтроллера с микросхемой осуществляется по I2C интерфейсу.

В микросхеме реализовано 2 адресных вывода, возможно применение до 4 микросхем на линии.

Микросхема К5306НТ034 / К5306НТ035 / К5306НТ035А – функциональный аналог TMP275 (Texas Instruments).

Номер ТУ

КФЦС.431000.001ТУ
КФЦС.431320.009.01СП

Тип корпуса

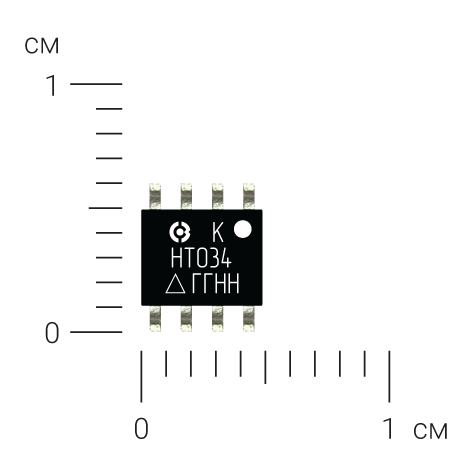

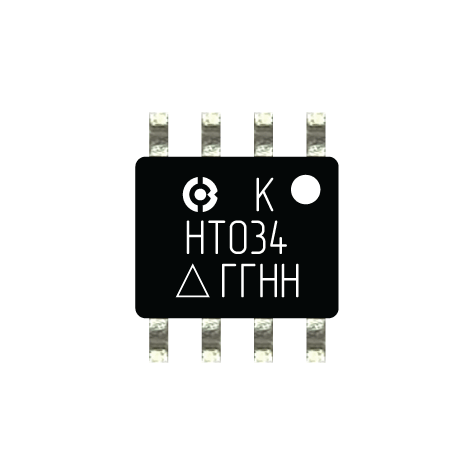

К5306НТ034: 4303.8-DНЗ К (SOIC-8)

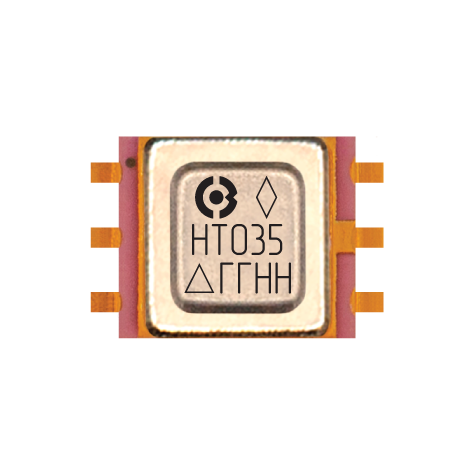

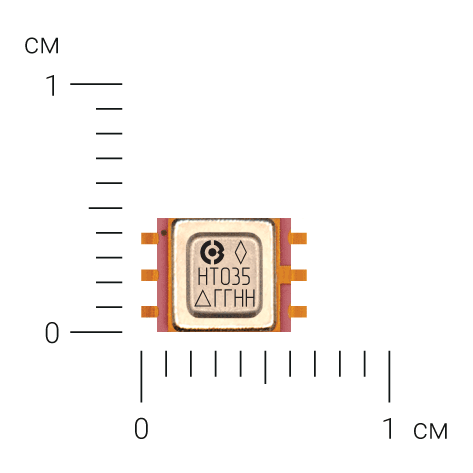

К5306НТ035: 5221.6-1

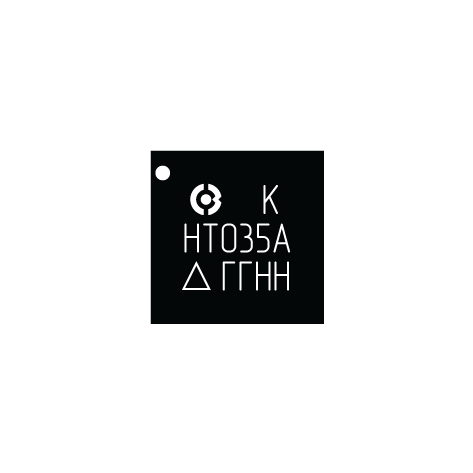

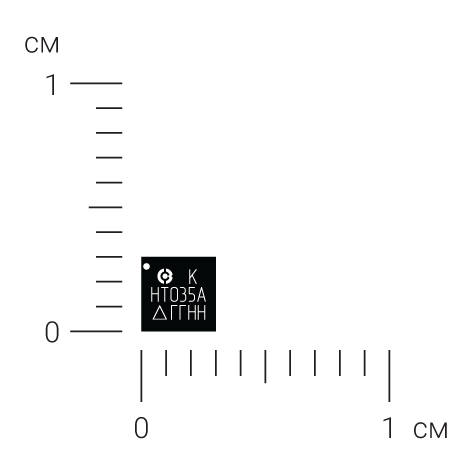

К5306НТ035А: 5241.8-1НЗ К (mDFN8)

Статус разработки

Опытные образцы
Ведется серийное освоение

Температурный диапазон

К5306НТ035: от –60°С до +125°С
К5306НТ034, К5306НТ035А: от –45°С до +85°С

Характеристики

I2C интерфейс управления
Точность измерения температуры 0,5°С
Напряжение питания 3,3 B … 5,0 В
Ток потребления 120 мкА
Время преобразования 125 мс

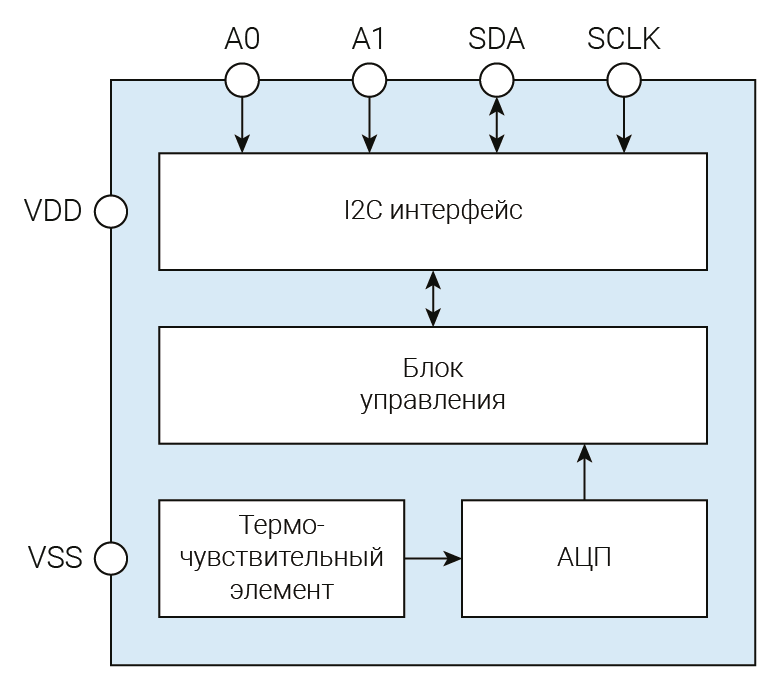

Структурная схема
