5306НТ015В/ 5306НТ015С

5306НТ015В/ 5306НТ015С

Интегральный цифровой датчик температуры c 1-Wire интерфейсом управления

Интегральный температурный датчик 5306НТ015B/С предназначен для преобразования значения температуры в цифровой код. Взаимодействие управляющего микроконтроллера с микросхемой осуществляется по однопроводному (1-Wire) интерфейсу.

Микросхемы 5306НТ015В и 5306НТ015С – функциональный аналог DS18B20 (ф. Maxim Integrated).

Номер ТУ

АЕНВ.431320.279ТУ

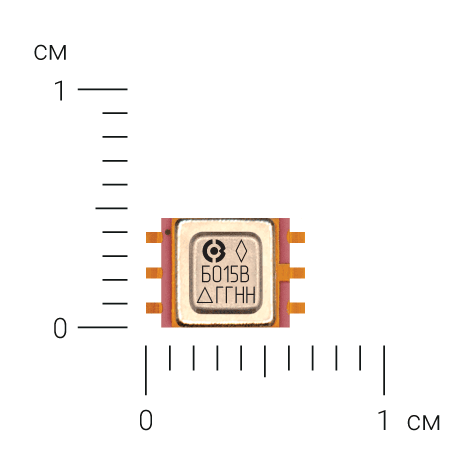

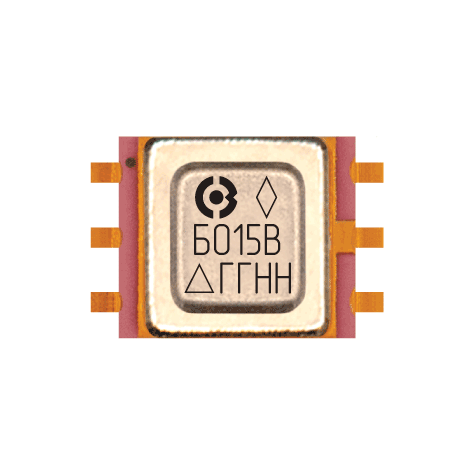

Тип корпуса

5221.6-1

SOIC-6, DFN8, TO-92

Статус разработки

Серийно освоена
Включена в Перечень ЭКБ

Температурный диапазон

Группа А: от –60°С до +125°С
Группа Б: от –45°С до +85°С
Группа В: от –25°С до +85°С

Характеристики

Напряжение питания:
•  5,0 В (5306НТ015С)
•  3,3 B...5,0 В (5306НТ015В)
Точность измерения температуры:
•  в диапазоне от –10°С до +60°С не более 2,0°С
•  в диапазоне от –60°С до +125°С не более 3,0°С
1-Wire интерфейс управления
Режим низкого энергопотребления (режим «Shutdown»)
Ток потребления в активном режиме:
•  1,2 мА (5306НТ015В)
•  2,5 мА (5306НТ015С)
Ток потребления в режиме «Shutdown»:
•  0,15 мА (5306НТ015В)
•  0,3 мА (5306НТ015С)
Время преобразования 750 мс
Уникальный 64-х разрядный адрес

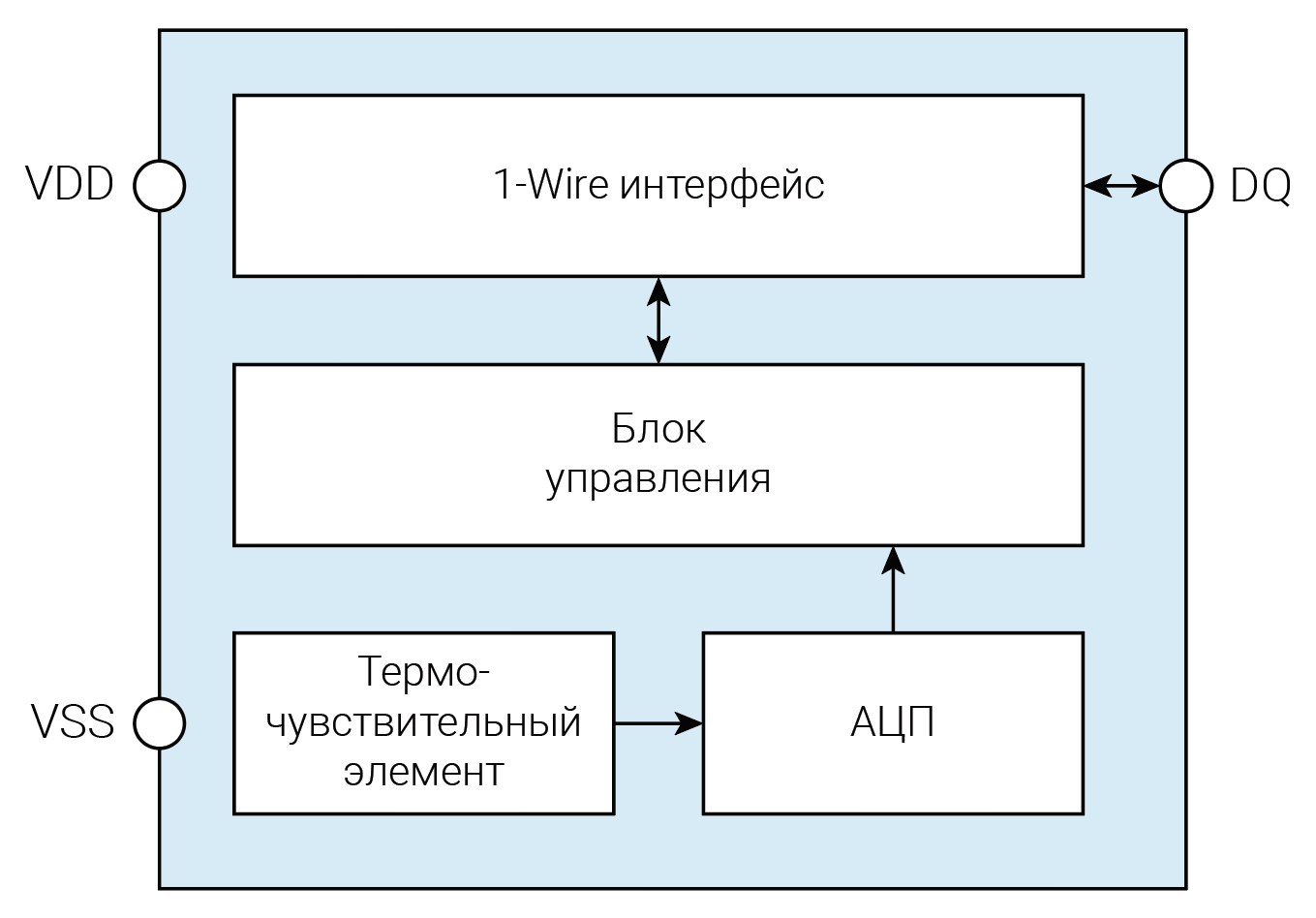

Структурная схема
