Отечественный 18-разрядный 200-Квыб/с АЦП последовательного приближения

Версию статьи, опубликованную в журнале «Электронные компоненты» №3'2025, вы можете прочитать по ссылке.

Компания «Дизайн Центр «Союз» продолжает развивать серию отечественных АЦП разной архитектуры. Все микросхемы соответствуют критериям «Интегральная схема первого уровня» согласно 719-му Постановлению Правительства РФ от 17.07.2015 г. (разработка структуры, электрической схемы, топологии, программного обеспечения, изготовление пластин с кристаллами и их измерение, сборка кристаллов в корпуса, измерение и испытание интегральной схемы осуществляются на территории РФ).

С полным перечнем освоенных микросхем АЦП, их краткими характеристиками и описанием прецизионного дельта-сигма АЦП 5400ТР045А-025 можно ознакомиться по ссылке. В дополнение отметим, что микросхема 5400ТР045А-025 серийно освоена, заявка на включение в Перечень ЭКБ подана; микросхема К5400ТР045В-025 включена в каталог промышленной продукции ГИСП, номер реестровой записи – 10595530.

Дальнейшее развитие серии отечественных АЦП – 18-разрядный 200-Квыб/с АЦП последовательного приближения 5400ТР045А-049.

Основные характеристики:

• разрядность: 18 бит;
• частота дискретизации: 200 Квыб/с;
• интегральная нелинейность: 3,0 МЗР;
• дифференциальная нелинейность: 0,5 МЗР;
• отношение сигнал/шум (SNR): 93 дБ;
• отношение сигнал/шум и искажения (SINAD): 92 дБ;
• свободный от гармоник динамический диапазон (SFDR): 102 дБ;
• коэффициент подавления синфазной составляющей (CMRR): 80 дБ;
• напряжение питания: 5,0 В;
• ток потребления: 9,0 мА;
• ток потребления в режиме Shutdown: 100 мкА.

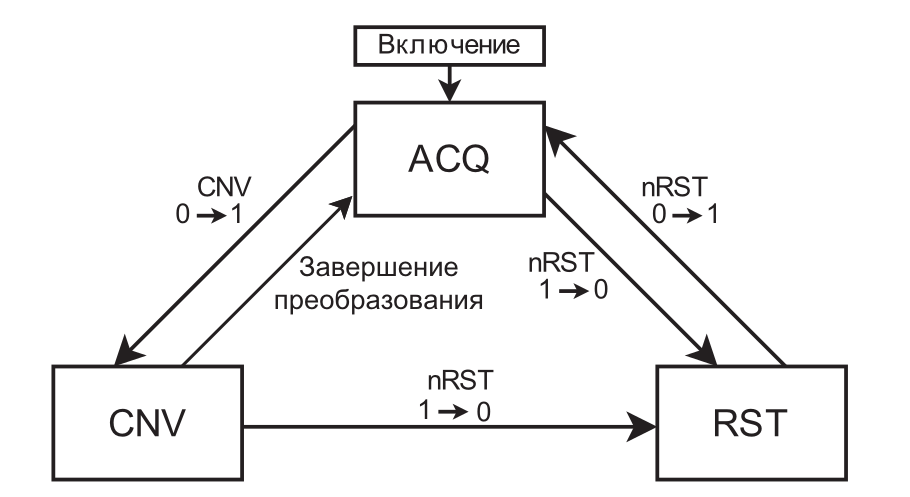

Микросхема 5400ТР045А-049 поддерживает три функциональных состояния: RST (сброс), ACQ (выборка) и CNV (преобразование). Состояние микросхемы определяется состоянием управляющих сигналов CNV и nRST (рис. 1).

Состояние RST (Reset) предназначено для инициализации и сброса всех регистров в начальное состояние.

Состояние ACQ (Acquisition) используется для выборки аналогового входного сигнала. Микросхема переходит в состояние ACQ при включении питания, после выхода из режима Shutdown, после асинхронного сброса и в конце каждого преобразования.

Состояние CNV (Conversion) – преобразование аналогового входного сигнала.

Управление АЦП осуществляется по SPI-интерфейсу, режим работы: slave, MSB first, CPOL = 0, CPHA = 0. Для управления микросхемой имеются три команды (табл. 1), которые задаются по выводу SDI. Чтение преобразованных данных осуществляется по выводу SDO в следующем цикле передачи данных.

Таблица 1. Доступные команды для записи.

Название команды	Код (DI19…DI0)	Описание
NOP	00000h	Пустая команда, запуск преобразования
SHD_en	60000h	Переход в режим Shutdown
SHD_dis	40000h	Выход из режима Shutdown

Ограничений на количество тактовых импульсов в рамках одного кадра передачи данных нет:

• если значение тактовых импульсов SCLK < 20 (короткий командный кадр), то микросхема обрабатывает данные по SDI как команду NOP;
• если значение тактовых импульсов SCLK = 20 (оптимальный командный кадр), то микросхема обрабатывает 20 бит принятых данных по SDI как доступную команду;
• если значение тактовых импульсов SCLK > 20 (длинный командный кадр), то микросхема обрабатывает только последние 20 бит данных по SDI.

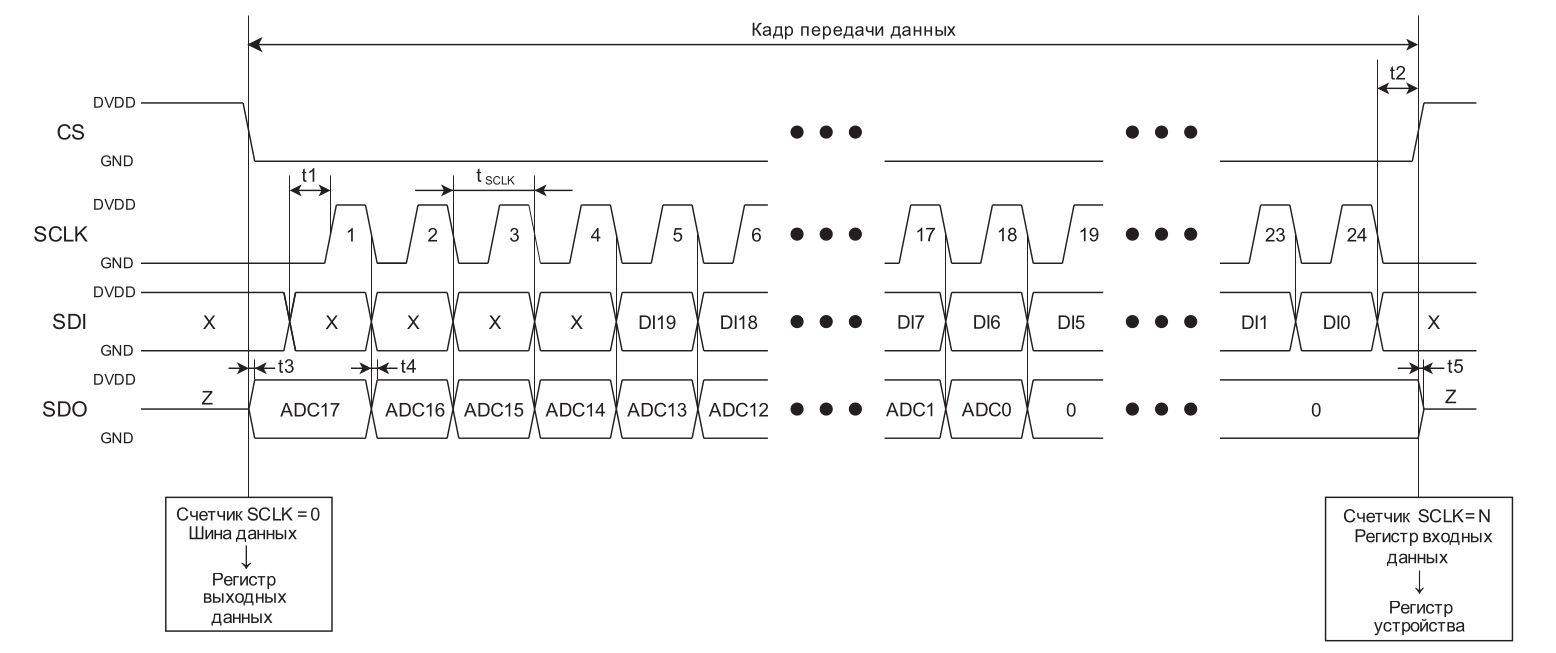

На рис. 2 приведена временная диаграмма длинного командного кадра передачи, а в табл. 2 – справочные данные к рис. 2.

В коротком командном кадре команды операции записи в устройство становятся недействительными, однако биты выходных данных, переданные во время короткого кадра, – действительные. Поэтому можно использовать короткий командный кадр для считывания только необходимого количества старших битов из 20-бит слова.

Таблица 2. Справочные данные к рис. 2.

Параметр, ед. изм.	не менее	типовое	не более
Период тактового сигнала (tSCLK), нс			100
Коэффициент заполнения тактового сигнала, %	40	50	60
Время t1, нс	tSCLK/2
Время задержки между последним срезом сигнала SCLK и фронтом сигнала CS t2, нс	10
Время задержки между срезом сигнала CS и готовности данных на выводе SDO t3, нс	20
Время задержки между срезом сигнала SCLK и готовности данных на выводе SDO t4, нс	20
Время задержки между фронтом сигнала CS и переходом вывода SDO в состояние «Hi-Z» t5, нс	20

Взаимодействие циклов преобразования и кадров передачи данных

Контроллер управляет устройством с желаемой пропускной способностью, чередуя циклы преобразования и кадры передачи данных.

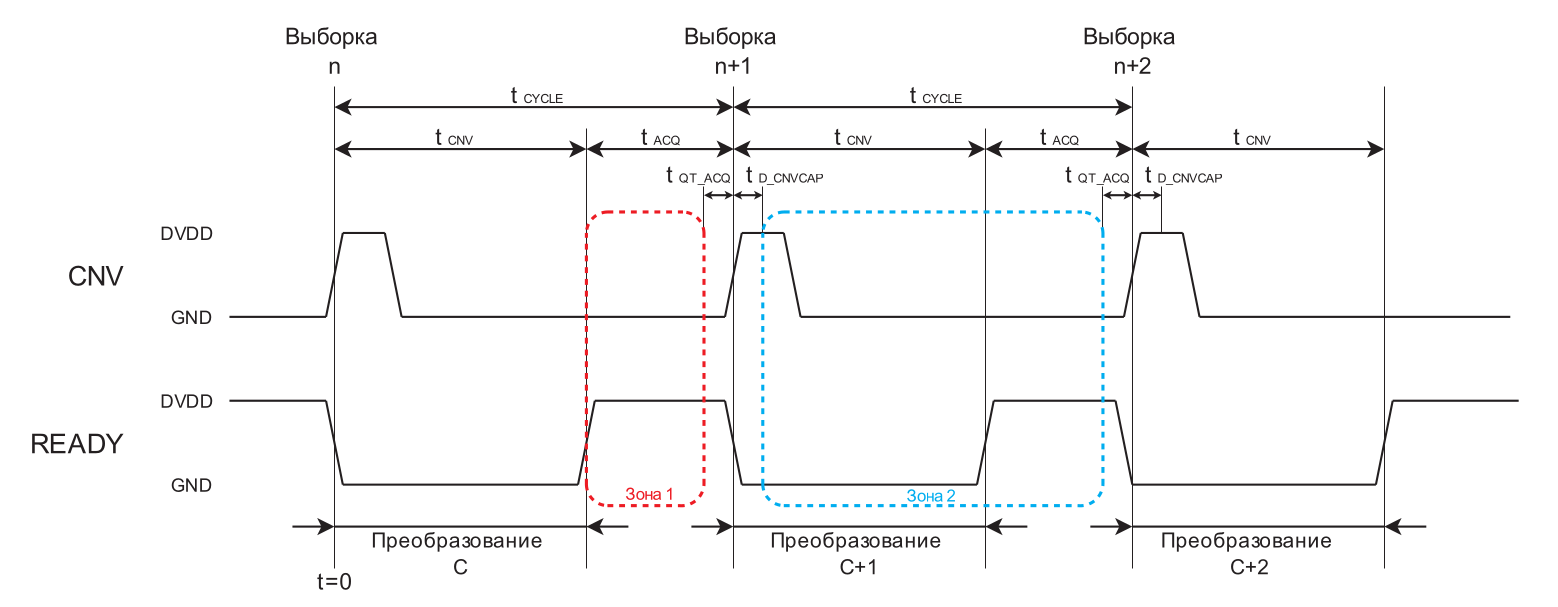

На рис. 3 показаны три цикла преобразования: C, C+1 и C+2. Преобразование C инициируется передним фронтом CNV в момент времени t = 0, а результат преобразования становится доступен для передачи в момент времени t_CNV. Однако результат преобразования загружается в выходной регистр для считывания только при срезе сигнала CS. Для корректного считывания результатов преобразования C срез CS должен быть установлен до завершения преобразования C+1, то есть в интервале t_CNV…(t_CYCLE + t_CNV).

Для достижения номинальных рабочих характеристик микросхемы необходимо исключить переключение цифровых сигналов в течение времени тихой выборки t_{QT_ACQ} (табл. 3) и времени апертурного молчания t_{D_CNVCAP} (табл. 3).

Любой шум во время апертурного молчания (t_{D_CNVCAP}) может отрицательно повлиять на результат текущего преобразования, любой шум во время тихой выборки (t_{QT_ACQ}) может отрицательно повлиять на результат последующего преобразования.

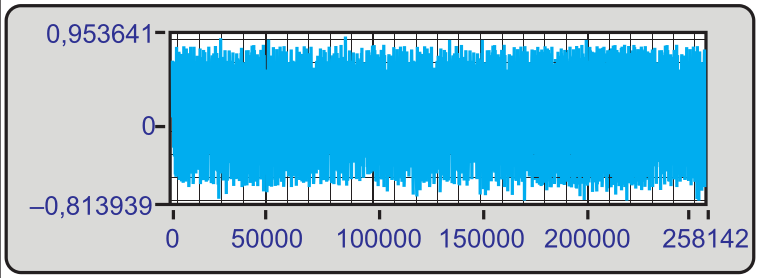

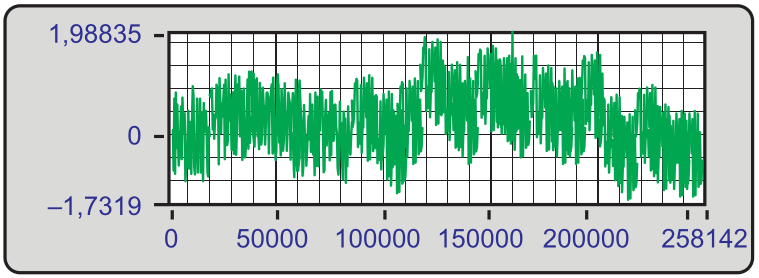

Выполнение этих требований обеспечивает наилучшие результаты преобразования; на рис. 4–5 представлены графики дифференциальной и интегральной нелинейностей при максимальной частоте дискретизации 200 Квыб/с.

Таблица 3. Справочные данные к рис. 3, 6–7.

Параметр, ед. изм.	не менее	тип.	не более
Период цикла преобразования tCYCLE, мкс	4,8	5,4
Время преобразования tCNV, мкс	4,5	5,1
Время выборки tACQ, нс	300
Тихая выборка (время без переключений до выборки) tQT_ACQ, нс	50
Апертурное молчание (время без переключений после выборки) tD_CNVCAP, нс	50

Таким образом, в микросхеме выделены две временные зоны для передачи данных:

• зона 1 длительностью t_CNV…(t_CYCLE – t_{QT_ACQ});
• зона 2 длительностью (t_CYCLE + t_{D_CVNCAP})…(t_CYCLE + t_CYCLE – t_{QT_ACQ}).

Время отклика АЦП (t_{RESP_ZONE1} и t_{RESP_ZONE2}) – разница во времени между началом преобразования C и получением данных преобразования C. Время отклика (t_{RESP_ZONE1} и t_{RESP_ZONE2}) включает время преобразования t_CNV и время передачи данных (t_{READ_ZONE1} и t_{READ_ZONE2}) и, таким образом, зависит от выбранной зоны передачи данных.

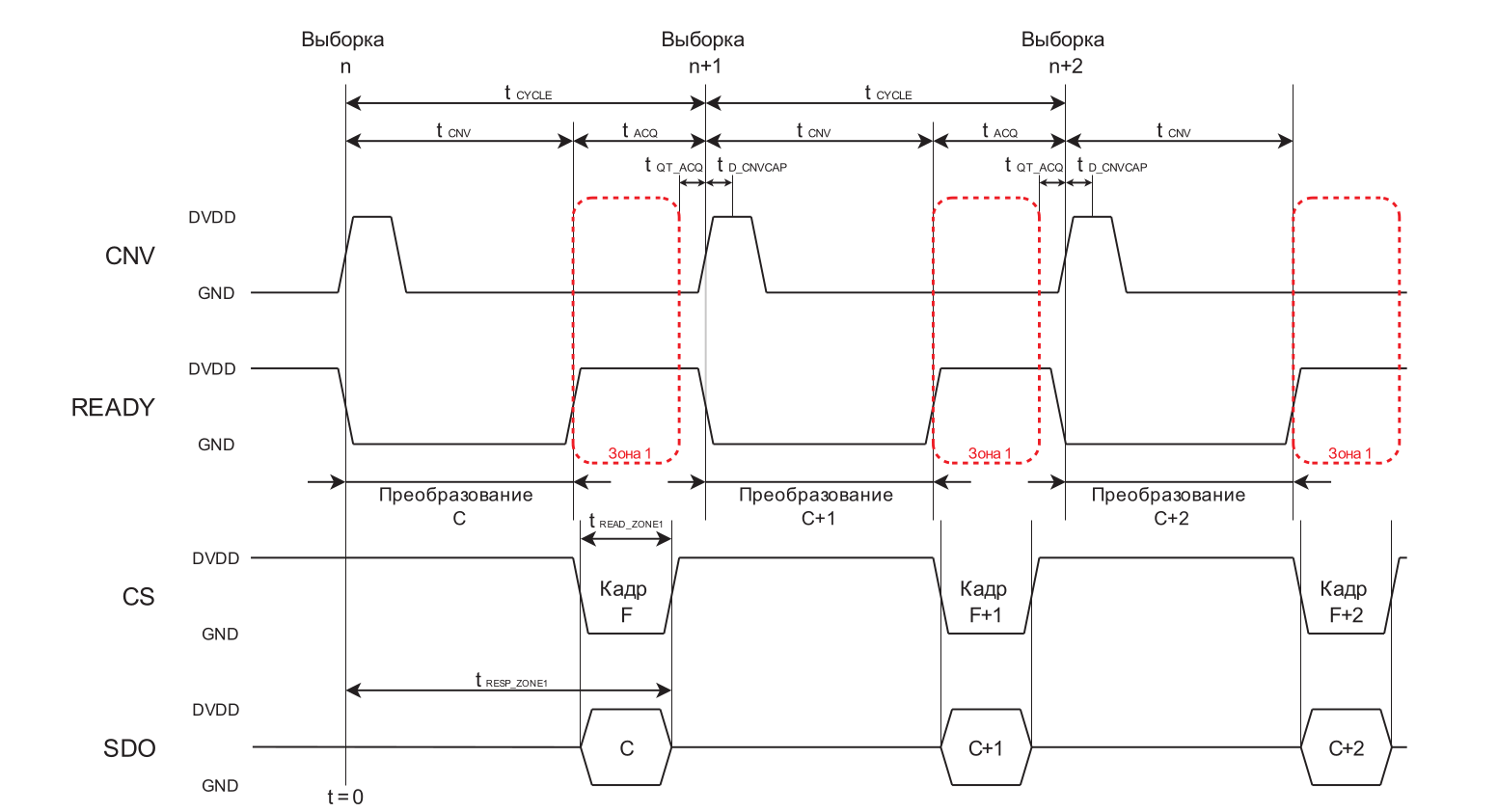

В зоне 1 считывание проводится сразу после получения данных до запуска нового преобразования (рис. 6). Однако из-за ограничения значения тактовой частоты SPI-интерфейса (не более 10 МГц) длительность чтения данных составит около 2 мкс, и микросхема не обеспечит максимальное быстродействие.

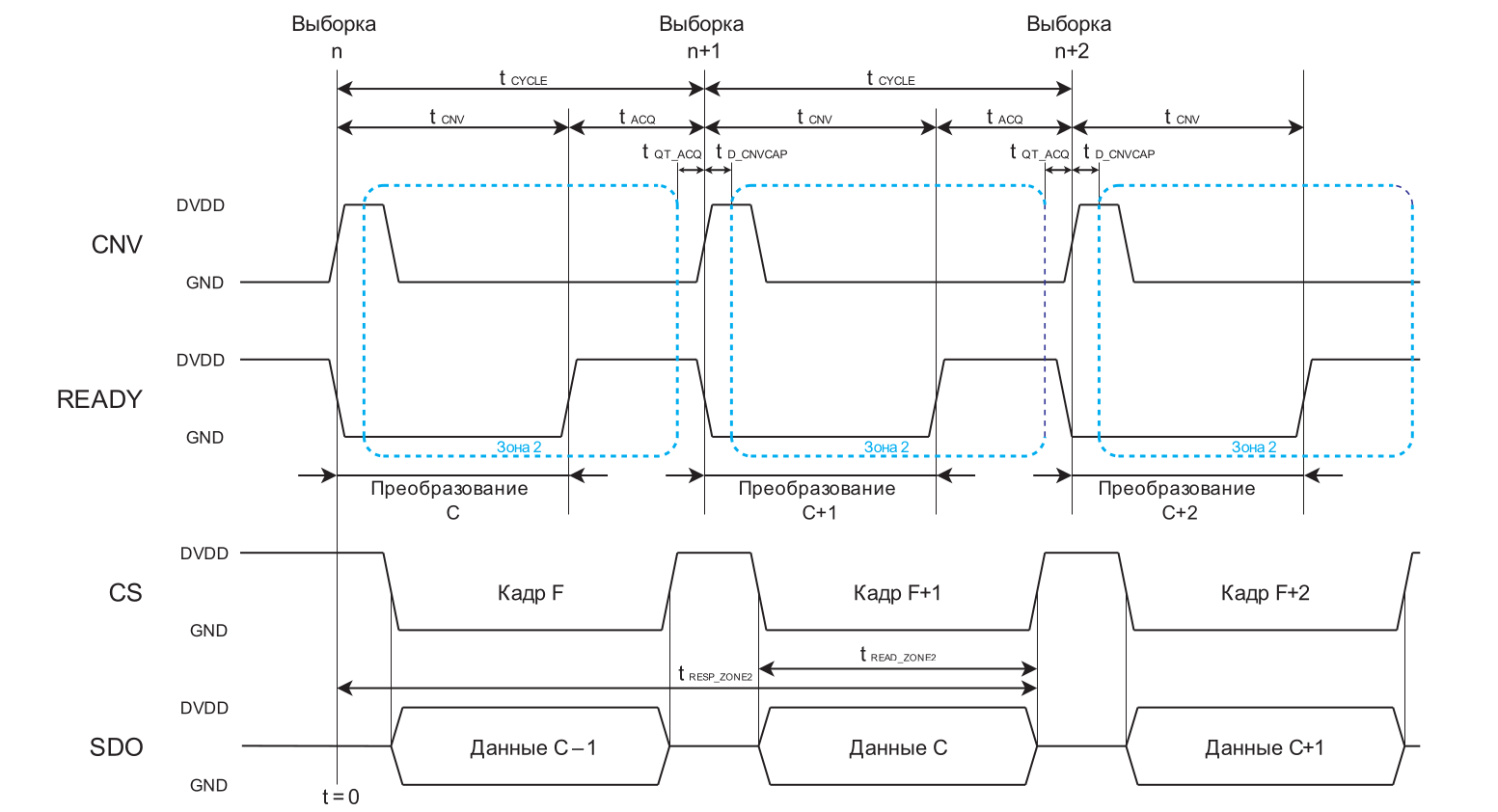

В зоне 2 считывание проводится после запуска следующего преобразования (рис. 7). Время отклика АЦП при считывании в зоне 2 больше, чем при считывании в зоне 1, но таким образом гарантируется быстродействие 200 Квыб/с.

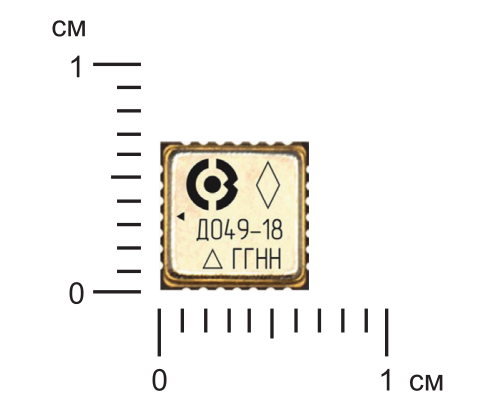

Микросхема освоена в компактном 28-выводном металлокерамическом корпусе МК 5123.28–1.01 размерами 6,5×6,5 мм (рис. 8) и рассчитана для работы в широком температурном диапазоне –60…125 °C.

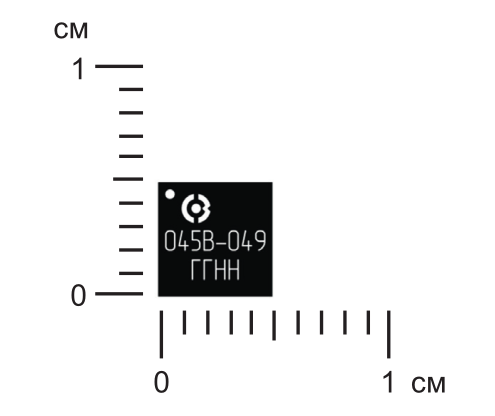

АЦП также предназначен для промышленных применений в металлополимерном корпусе QFN-28 размерами 5,0×5,0 мм (рис. 9).

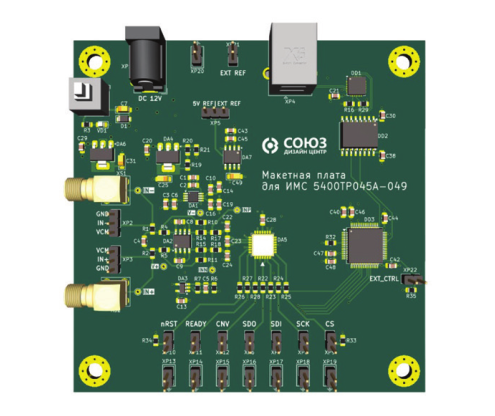

Для оценки характеристик микросхемы разработана демонстрационная плата КФЦС.441461.323 (рис. 10), которая обеспечивает основные возможные режимы работы микросхемы. Плата доступна по предварительному заказу.

Микросхемы обладают высокой надежностью (наработка до отказа – свыше 100 000 ч) и стойкостью к СВВФ, включая факторы космического пространства (стойкость к ТЗЧ – не менее 60 МэВ·см²/мг).

АЦП доступны для заказа с приемкой «ОТК». Плановый срок серийного освоения – II кв. 2025 г. В дальнейшем запланировано освоение микросхемы с приемкой «ВП».

Микросхемы высоконадежных АЦП разработаны с использованием отечественных материалов (включая полупроводниковые кристаллы). Вероятность срыва поставок из-за санкционных рисков отсутствует.

Ограничений на количество тактовых импульсов в рамках одного кадра передачи данных нет. Возможно считывание только необходимого количества старших битов.

Исходя из требуемых задач в микросхеме выделены две временные зоны для передачи данных:

• зона 1 характеризуется меньшим временем отклика и меньшим быстродействием;
• в зоне 2 считывание проводится после запуска следующего преобразования и с максимальным быстродействием 200 Квыб/с.

Микросхема освоена в двух корпусах: в металлокерамическом для жестких условий эксплуатации (в том числе для разработки специальной аппаратуры) и в пластиковом для промышленного применения.
